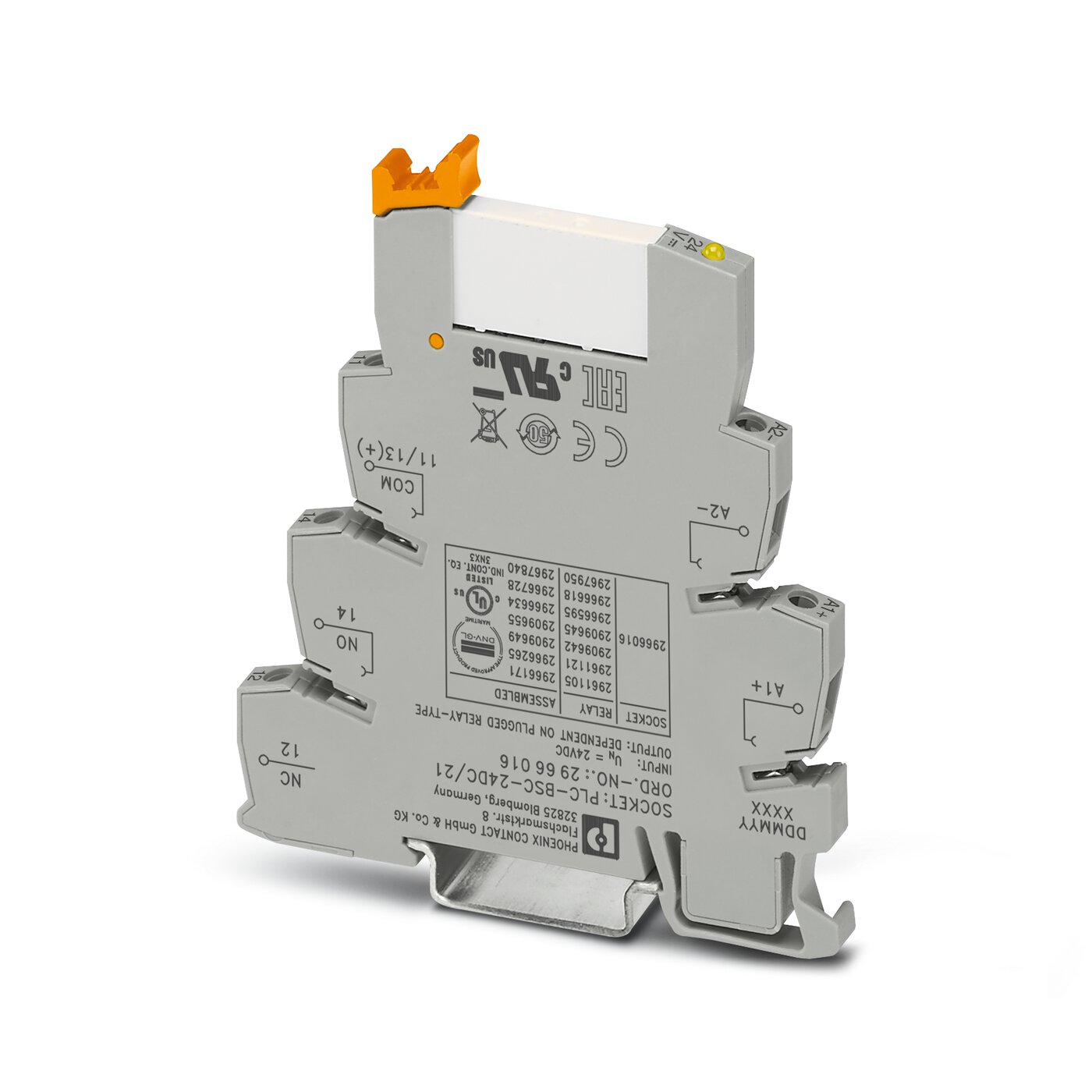

Интерфейсный блок PLC, состоит из базового клеммного модуля PLC-BSC.../21 с винтовыми зажимами и вставным миниатюрным реле с силовыми контактами, устанавливается на монтажную рейку NS 35/7,5, 1 переключающий контакт, входное напряжение 24 В DC
Преимущества для Вас
- Узкая конструкция
- Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8
- Безопасная развязка между обмоткой и контактом согласно DIN EN 50178
- Герметичные реле по RT-III
- Функциональные вставные перемычки
- Встроенная входная схема и схема подавления помех
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|---|
Указание | Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC... или FBST 500... |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
Входное номинальное напряжение UN | 24 В DC |
---|---|
Типовой входной ток при UN | 9 мА |
Время срабатывания, типовое | 5 мс |
Время возврата, типовое | 8 мс |
Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
Защитный диод Защитный диод | |
Индикация рабочего напряжения | LED желт. |
Мощность потерь при номинальных условиях | 0,22 Вт |
Контактная часть
Исполнение контакта | 1 переключающий контакт |
---|---|
Тип коммутационного контакта | Одинарный контакт |
Материал контакта | AgSnO |
Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
Минимальное напряжение переключения | 5 В (при100 мA) |
Минимальный коммутационный ток | 10 мА (при 12 В) |
Максимальный пусковой ток | 10 A (4 с) |
Макс. ток продолжительной нагрузки | 6 A |
Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
20 Вт (При 48 В DC) | |
18 Вт (При 60 В DC) | |
23 Вт (При 110 В DC) | |
40 Вт (При 220 В DC) | |
1500 ВА (При 250 В AC) | |
Коммутационная способность | 2 A (при 24 В, DC13) |
0,2 A (при 110 В, DC13) | |
0,1 A (при 220 В, DC13) | |
3 A (при 24 В, AC15) | |
3 A (при 120 В, AC15) | |
3 A (при 230 В, AC15) |
Параметры подключения 1
Наименование, подключение | Активная часть |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник) | |
Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
Наименование, подключение | Контактная часть |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник) | |
Сечение проводника AWG | 26 ... 14 |
Общие сведения
Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
---|---|
Режим работы | 100 % ED |
Степень защиты | IP20 (Установочный блок реле) |
Долговечность механическая | 2x 107 коммутационных циклов |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Наименование | Стандарты / нормативные документы |
Стандарты / нормативные документы | МЭК 60664 |
EN 50178 | |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
