Возможные производители: KLEMSAN

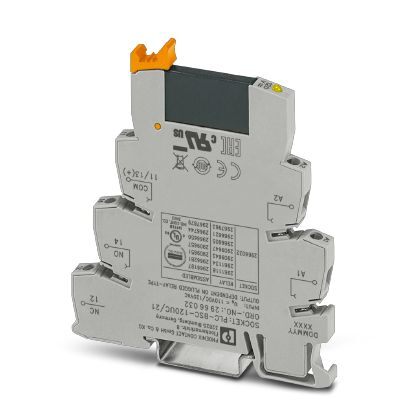

PLC-INTERFACE, состоит из основной клеммы PLC-BSC.../21 с винтовым зажимом и вставным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 120 В перем. тока/110 В DC, выход: 3-33 В DC/3 А
Преимущества для Вас
- Узкая конструкция
- Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8
- Полупроводниковые герметичные реле RT-III
- Функциональные вставные перемычки
- Нулевой выключатель для выходов переменного тока
- Высокая коммутационная способность
- Встроенная схема коммутации входов
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 120 В AC |
|---|---|
| 110 В DC | |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Диапазон входных напряжений | 108 В AC ... 132 В AC |
| 99 В DC ... 121 В DC | |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,3 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Типовой входной ток при UN | 3,5 мА |
| Время включения, типовое | 3,5 мс (Для UN) |
| Время отключения, типовое | 7 мс (Для UN) |
| Индикация рабочего напряжения | LED желт. |

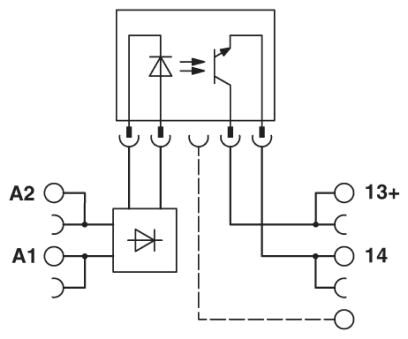

| Наименование защиты | Мостовой выпрямитель |
| Защитная цепь / модуль | Мостовой выпрямитель |
| Частота передачи | 10 Гц |
| Мощность потерь при номинальных условиях | 0,42 Вт |
Выходные данные
| Диапазон выходного напряжения | 3 В DC ... 33 В DC |
|---|---|
| Макс. ток продолжительной нагрузки | 3 A (См. график завис. пар.) |
| Максимальный пусковой ток | 15 A (10 мс) |
| Падение напряжения при макс. рабочем токе | ≤ 200 мВ |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371001 |
|---|---|
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
