Возможные производители: KLEMSAN

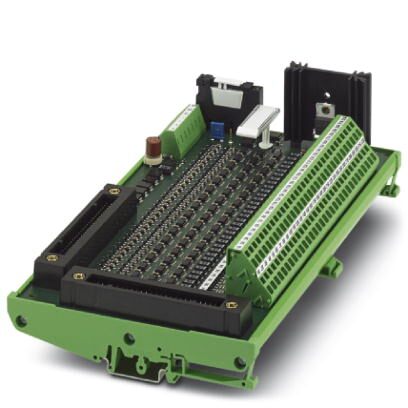

Модуль ввода VARIOFACE, 32 канала для бесконтактных датчиков NAMUR для модулей ввода Yokogawa ADV151, ADV161.
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
Входное номинальное напряжение UN | 24 В DC ±10 % (Электропитание) |
---|---|
Типовой входной ток при UN | макс. 350 мА |
Индикация рабочего напряжения | LED зел. |
Выходные данные
Максимальное напряжение переключения | 26,4 В DC |
---|---|
Минимальное напряжение переключения | 18,5 В DC |
Максимальный пусковой ток | 10 мА |
Индикатор состояния | LED желт. |
Обнаружение неисправностей (обрыв проводника / короткое замыкание) | СИД красный |
Общие сведения
Количество каналов | 32 |
---|---|
Долговечность механическая | прибл. 107 коммутационных циклов |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Тип изоляционного материала, корпус | ПВХ |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Пружинный зажим |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Совместимы с Yokogawa KS |
Момент затяжки | 0,5 Нм |
Количество точек подключения | 2 |
Полюсов | 50 |
Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
Поддерживаемые устройства управления
Дополнительные устройства управления | YOKOGAWA CS3000 CentumVP |
---|---|
Дополнительные платы ввода-вывода | ADV151 |
ADV161 | |
Дополнительные устройства управления | YOKOGAWA STARDOM |
Дополнительные платы ввода-вывода | NFDV151 |
NFDV161 |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|---|
Расчетное импульсное напряжение | 0,4 кВ (Основная изоляция) |
Степень загрязнения | 2 |
Категория перенапряжения | I |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
