Возможные производители: KLEMSAN

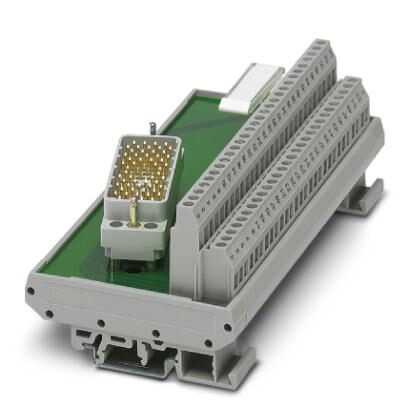

Интерфейсный модуль, Подключение 1: Винтовые зажимы, Подключение 2: Соединитель Elco 1x 56-полюсн. (Штыревой разъем, тип 8016, справа)
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
| IP20 |
Общие сведения
| Макс. допустимое рабочее напряжение | 125 В AC/DC |
|---|---|
| Макс. допустимый ток (на ответвление) | 1,5 A |
| Макс. допустимый ток (все ответвления) | 28 A (56 ответвлений, нагрузка 0,5 A на каждое) |
| Полюсов | 56 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Степень защиты | IP20 |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Соединитель Elco |
| Механические ключи | 1-1 |
| Количество точек подключения | 1 |
| Полюсов | 56 |
| Указание | Штыревой разъем, тип 8016, справа |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 125 В |
| Расчетное импульсное напряжение | 1,2 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
