Возможные производители: KLEMSAN

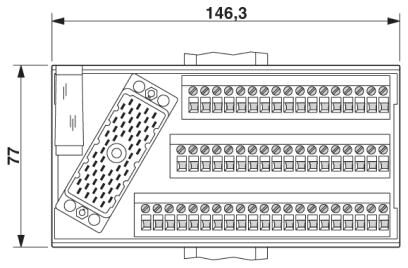

Интерфейсный модуль, Подключение 1: Винтовые зажимы, Подключение 2: Соединитель Elco 1x 56-полюсн. (Штыревой разъем типа 8016, левый)
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP00 |
| IP00 |
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Макс. допустимый ток (на ответвление) | 1,5 A |
| Макс. допустимый ток (все ответвления) | 28 A (56 ответвлений, нагрузка 0,5 A на каждое) |
| Полюсов | 56 |
| Монтажное положение | на выбор |
| Степень защиты | IP00 |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 9 мм |
| Резьба винтов | M2,5 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Соединитель Elco |
| Механические ключи | 4-4 |
| Количество точек подключения | 1 |
| Полюсов | 56 |
| Указание | Штыревой разъем типа 8016, левый |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 85 В |
| Расчетное импульсное напряжение | 0,8 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
