Возможные производители: KLEMSAN

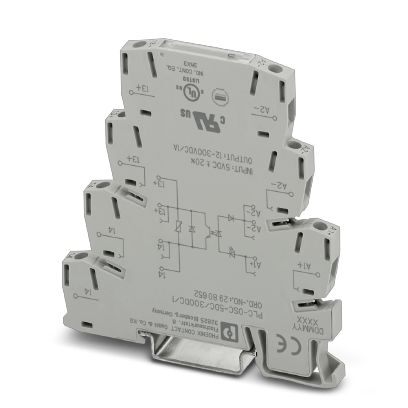

Интерфейсный блок PLC, встроенное полупроводниковое реле, с винтовыми зажимами, для установки на монтажную шину NS 35/7,5, вход: 5 В DC, выход: 12-300 В пост.тока/1 A
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Входные данные
| Входное номинальное напряжение UN | 5 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 4 В DC ... 6 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Типовой входной ток при UN | 15 мА |
| Время включения, типовое | 0,8 мс |
| Время отключения, типовое | 1,5 мс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Варистор | |
| Частота передачи | 50 Гц |
| Мощность потерь при номинальных условиях | 0,08 Вт |
Выходные данные
| Наименование | Выходные данные |
|---|---|
| Диапазон выходного напряжения | 12 В DC ... 300 В DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |

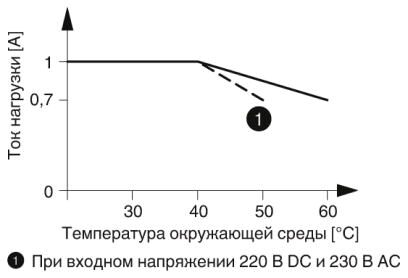

| Макс. ток продолжительной нагрузки | 1 A (См. график завис. пар.) |
| Падение напряжения при макс. рабочем токе | |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Варистор |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Монтажное положение | на выбор |
|---|---|
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 300 В |
| Расчетное импульсное напряжение | 2,5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
