Артикул:
2981017
Внутренний код:
PC-2981017
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
82,2 кб
Характеристики
Вес, шт
—
199,600 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

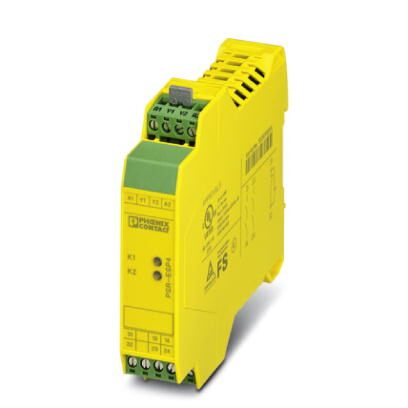

Предохранит. реле для приложений с повыш. и пониж. требованиями согласно SIL 3, с допуском согласно EN 50156, общества Germanischer Lloyd, а также EN ISO 13849, контроль авар. останова и защит. дверцы, 1-канальн., 2 цепи активации,1 сигн. контакт, втычная пружинная клемма, ширина: 22,5 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
|---|---|
| Номинальный ток питания цепи управления IS | тип. 50 мА DC |
| Потребляемая мощность на US | 1,2 Вт |
| Пусковой ток | 1 A (Δt s) |
| Время срабатывания, типовое | 60 мс (автоматический / ручной пуск) |
| Время возврата, типовое | 20 мс |
| Время возврата в состояние готовности | около 1 c |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | LED зел. |
| Защитная схема | Защита от перенапр. Ограничительный диод, 33 В (A1-A2, Y2-A2) |
| Защита от переполюсовки | |
| Время фильтрации | макс. 3 мс (Ширина тестового импульса) |
Выходные данные
| Исполнение контакта | 2 цепи активации |
|---|---|
| 1 сигнальная цепь (тип В согласно EN 50205) | |
| Материал контакта | AgSnO2золотое покрытие |
| Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 10 В |
| Макс. ток продолжительной нагрузки | 6 A (замык./размык. контакт, высокие требования) |
| 4 A (Замыкающий контакт, для приложений с низкими требованиями) | |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) |
| 200 Вт (48 В постоянного тока, τ = 0 мс) | |
| 77 Вт (110 В постоянного тока, τ = 0 мс) | |
| 70 Вт (220 В постоянного тока, τ = 0 мс) | |
| 1500 ВА (250 В AC, τ = 0 мс) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 42 Вт (24 В DC, τ = 40 мс) |
| 40 Вт (48 В DC, τ = 40 мс) | |
| 35 Вт (110 В DC, τ = 40 мс) | |
| 33 Вт (220 В DC, τ = 40 мс) | |
| Коммутационная способность минимальная | 0,2 Вт |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 5 A (24 В (DC13)) |
| 5 A (230 В (AC 15)) | |
| Выходные предохранители | 6 A gL/gG NEOZED (Высокие требования) |
| 4 A gL/gG NEOZED (Низкие требования) |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 199,6 г |
| Монтажное положение | На горизонтальные и вертикальные монтажные рейки |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение / изоляция | 6 кВ / безопасное разделение, усиленная изоляция |
| Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27371102 |
|---|---|
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371900 |
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
