Возможные производители: KLEMSAN

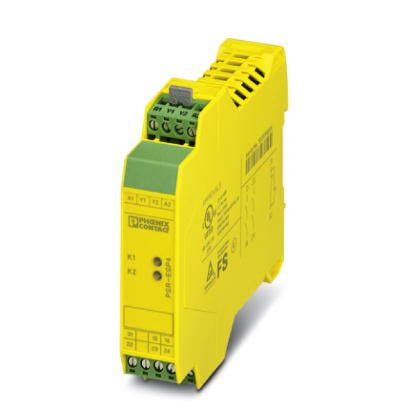

Реле безопасности для применения в областях с высокими и низкими требованиями, SIL 3, сертификат соответствия требованиям EN 50156, Германского Ллойда, а также EN ISO 13849, контроль аварийного останова и управление защитной дверцей, одноканальное, 2 цепи активации, 1 сигнальный контакт, вставные винтовые клеммы, ширина: 22,5 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Рабочая высота | ≤ 2000 м (через NN) |
Входные данные
Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
---|---|
Номинальный ток питания цепи управления IS | тип. 50 мА DC |
Потребляемая мощность на US | 1,2 Вт |
Пусковой ток | 1 A (Δt s) |
Время срабатывания, типовое | 60 мс (автоматический / ручной пуск) |
Время возврата, типовое | 20 мс |
Время возврата в состояние готовности | около 1 c |
Индикация рабочего напряжения | LED зел. |
Индикатор состояния | LED зел. |
Защитная схема | Защита от перенапр. Ограничительный диод, 33 В (A1-A2, Y2-A2) |
Защита от переполюсовки | |
Время фильтрации | макс. 3 мс (Ширина тестового импульса) |
Выходные данные

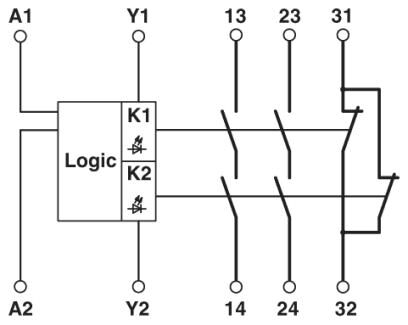

Исполнение контакта | 2 цепи активации |
---|---|
1 сигнальная цепь (тип В согласно EN 50205) | |
Материал контакта | AgSnO2золотое покрытие |
Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
Минимальное напряжение переключения | 10 В |
Макс. ток продолжительной нагрузки | 6 A (замык./размык. контакт, высокие требования) |
4 A (Замыкающий контакт, для приложений с низкими требованиями) | |
Максимальный пусковой ток | 6 A |
Минимальный пусковой ток | 10 мА |
Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) |
200 Вт (48 В постоянного тока, τ = 0 мс) | |
77 Вт (110 В постоянного тока, τ = 0 мс) | |
70 Вт (220 В постоянного тока, τ = 0 мс) | |
1500 ВА (250 В AC, τ = 0 мс) | |
Мощность отключения (индуктивная нагрузка), максимальная | 42 Вт (24 В DC, τ = 40 мс) |
40 Вт (48 В DC, τ = 40 мс) | |
35 Вт (110 В DC, τ = 40 мс) | |
33 Вт (220 В DC, τ = 40 мс) | |
Коммутационная способность минимальная | 0,2 Вт |
Долговечность механическая | прибл. 107 коммутационных циклов |
Коммутационная способность (360/ч коммутац. циклов) | 5 A (24 В (DC13)) |
5 A (230 В (AC 15)) | |
Выходные предохранители | 6 A gL/gG NEOZED (Высокие требования) |
4 A gL/gG NEOZED (Низкие требования) |
Общие сведения
Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
---|---|
Нормальный режим работы | 100 % ED |
Вес нетто | 168,97 г |
Монтажное положение | На горизонтальные и вертикальные монтажные рейки |
Тип монтажа | Установка на монтажной рейке |
Степень защиты | IP20 |
IP54 | |
Мин. степень защиты на месте установки | IP54 |
Материал корпуса | PBT |
Цвет корпуса | желтый |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
вставной | да |
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение жесткого проводника макс. | 2,5 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника макс. | 2,5 мм² |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 12 |
Длина снятия изоляции | 7 мм |
Резьба винтов | M3 |
Параметры техники безопасности
Категория останова | 0 |
---|---|
Наименование | МЭК 61508 - высокие требования |
Уровни совокупной безопасности (SIL) | 3 |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | 3 |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | e |
Категория | 4 |
Наименование | EN 62061 |
Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
---|---|
Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
Расчетное напряжение изоляции | 250 В |
Расчетное импульсное напряжение / изоляция | 6 кВ / безопасное разделение, усиленная изоляция |
Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами | |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Ударопрочность | 15г |
Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
Соответствие нормам | Соответствие CE |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27371102 |
---|---|
eCl@ss 4.1 | 27371102 |
eCl@ss 5.0 | 27371901 |
eCl@ss 5.1 | 27371900 |
eCl@ss 6.0 | 27371800 |
eCl@ss 7.0 | 27371819 |
eCl@ss 8.0 | 27371819 |
eCl@ss 9.0 | 27371819 |
