Возможные производители: KLEMSAN
Вставное миниатюрное полупроводниковое реле, силовое полупроводниковое реле, 1 замыкающий контакт, вход: 60 В DC, выход: 3-33 В DC/5 A
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 60 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Диапазон входных напряжений | 54 В DC ... 66 В DC |
| Порог срабатывания, сигнал "0", напряжение | ≤ 20 В DC |
| Порог срабатывания, сигнал "1", напряжение | ≥ 35 В DC |
| Типовой входной ток при UN | 3 мА |
| Время включения, типовое | 25 мкс |
| Время отключения, типовое | 400 мкс |
| Наименование защиты | Защита от переполюсовки |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Частота передачи | 300 Гц |
| Мощность потерь при номинальных условиях | 0,18 Вт |
Выходные данные
| Выходное номинальное напряжение | 24 В DC |
|---|---|
| Диапазон выходного напряжения | 3 В DC ... 33 В DC |

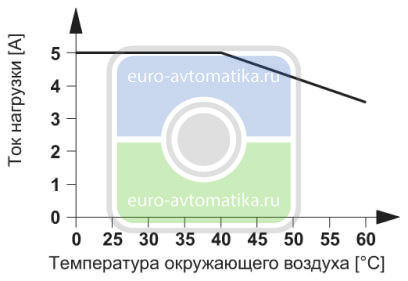

| Макс. ток продолжительной нагрузки | 5 A (См. график завис. пар.) |
| Максимальный пусковой ток | 15 A (10 мс) |
| Ограничение верхнего предела напряжения | > 33 В DC |
| Падение напряжения при макс. рабочем токе | ≤ 200 мВ |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Степень защиты | RT III (защита от брызг) |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 100 В DC |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371001 |
|---|---|
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
