Возможные производители: KLEMSAN

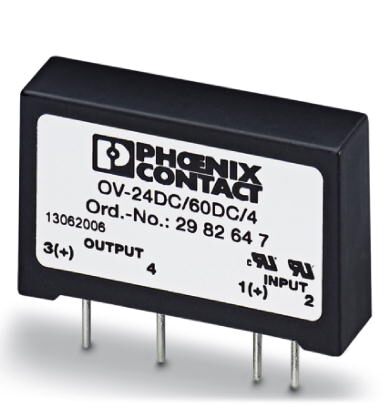

Полупроводниковое реле для усиления сигналов и гальванической развязки цепей управления и нагрузки, вставляется в штекерные основания SIM-AMS, закрепляемые методом пайки, в качестве варианта: с контактами для непосредственного монтажа на печатной плате, вход: 4,25 - 32 В DC, выход: 1-60 В DC / 4 A
Преимущества для Вас
- Малые размеры
- Отсутствие электроманитных помех
- Отсутствие износа даже при очень высокой частоте коммутации
- Высокое испытательное напряжение до 4 кВ между управляющей цепью и цепью нагрузки
- Электрически изолированные корпуса
- Коммутация без дребезга контактов – отсутствие подвижных частей
- Коммутационная способность до 350 В пост.тока/1 A, 60 В пост.тока/4 A или 480 В пер. тока/5 A
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений | 4,25 В DC ... 32 В DC |
| Порог срабатывания, сигнал "0", напряжение | |
| Порог срабатывания, сигнал "1", напряжение | > 3,3 В DC |
| Типовой входной ток при UN | 15 мА |
| Время включения, типовое | |
| Время отключения, типовое | |
| Частота передачи | 100 Гц |
Выходные данные
| Диапазон выходного напряжения | 1 В DC ... 60 В DC |
|---|---|
| Макс. ток продолжительной нагрузки | 4 A (См. график завис. пар.) |
| Ток нагрузки, минимальный | 1 мА |
| Ток утечки | 100 мкA |
| Импульсный ток | 25 A (tp = 1 с) |
| Падение напряжения при макс. рабочем токе | 0,5 В |
| Выходная коммутация | 2 проводная |
| Наименование защиты | Защита от переполюсовки |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
Общие сведения
| Испытательное напряжение, вход / выход | 4 кВ (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд с промежутком > 20 мм |
| Режим работы | 100 % ED |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 55011 | |
| Изоляция | Основная изоляция |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371001 |
|---|---|
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
