Артикул:
2982728
Внутрений код:
PC-2982728
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,5 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
30,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 904.76 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

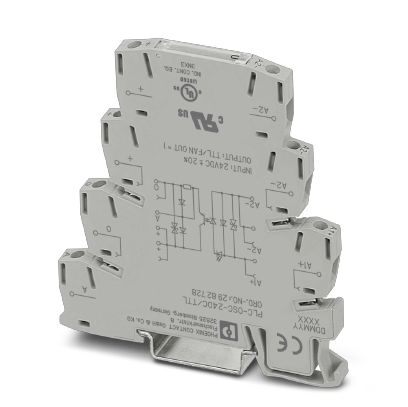

Полупроводниковое реле PLC, с винтовыми зажимами, устанавливается на монтажную рейку NS 35/7,5, вход: 24 В DC, выход: TTL (5 В DC)
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Порог срабатывания, сигнал "0", относительно UN | |
| Порог срабатывания, сигнал "1", относительно UN | > 0,8 |
| Типовой входной ток при UN | 3,4 мА |
| Время включения, типовое | 35 мкс |
| Время отключения, типовое | 35 мкс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Параллельно подключенные диоды для защиты от неправильного подключения |
| Ограничение верхнего предела напряжения | > 33 В |
| Частота передачи | 1 кГц |
| Мощность потерь при номинальных условиях | 0,08 Вт |
Выходные данные
| Наименование | Выходные данные |
|---|---|
| Выходное номинальное напряжение | 5 В DC |
| Диапазон выходного напряжения | 4,5 В AC ... 6 В AC |
| Макс. ток продолжительной нагрузки | TTL-нагрузка (Fan out = 1) / 50 мА для режима переключения |
| Нагрузочная способность | 1 |
| Ограничение верхнего предела напряжения | > 8 В |
| Падение напряжения при макс. рабочем токе | |
| Выходная коммутация | 3-проводная схема, с заземлением |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Параллельно подключенные диоды для защиты от неправильного подключения |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВeff (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 250 В DC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
70,5 кб
