Возможные производители: KLEMSAN

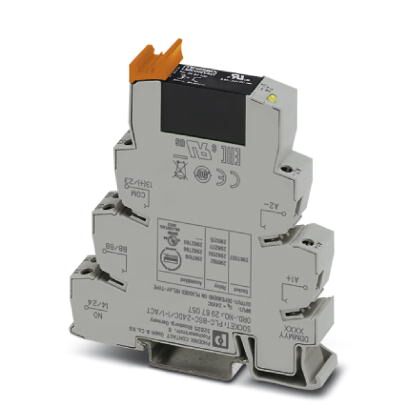

PLC-INTERFACE для функций вывода, состоит из основной клеммы PLC-BSC.../ACT с винтовым зажимом и вставным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 3 ... 33 В DC/5 A
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Типовой входной ток при UN | 9 мА |
| Время включения, типовое | 20 мкс |
| Время отключения, типовое | 400 мкс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защитный диод | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Защитный диод | |
| Частота передачи | 300 Гц |
| Мощность потерь при номинальных условиях | 0,22 Вт |
Выходные данные
| Выходное номинальное напряжение | 24 В DC |
|---|---|
| Диапазон выходного напряжения | 3 В DC ... 33 В DC |
| Макс. ток продолжительной нагрузки | 5 A (См. график завис. пар.) |
| Максимальный пусковой ток | 15 A (10 мс) |
| Ограничение верхнего предела напряжения | > 33 В DC |
| Падение напряжения при макс. рабочем токе | ≤ 200 мВ |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | см. Изменение хар-к |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
