Возможные производители: KLEMSAN

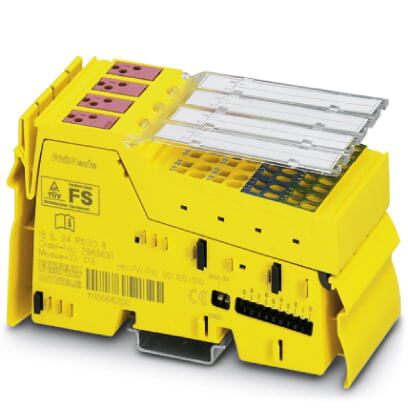

Модуль цифрового вывода для систем обеспечения безопасности INTERBUS-Safety и PROFIsafe, степень защиты IP20. Модуль оснащается 4 безопасными цифровыми выходами (двухканальное исполнение) или 8 безопасными цифровыми выходами (одноканальное исполнение).
Описание изделия
Модуль безопасности представляет собой модуль вывода серии Inline, предназначенный для подключения к любой точке системы SafetyBridge, INTERBUS-Safety или PROFIsafe. Скорость передачи (500 кбод или 2 Мбод) задается с помощью установленного на модуле переключателя. В пределах станции должна быть настроена одна скорость передачи. Модуль оснащается четырьмя безопасными цифровыми выходами (2-канальное исполнение) или 8 цифровыми выходами (1-канальное исполнение).
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (переключаемый) |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 4 (при двуканальной разводке) |
| 8 | |
| Наименование защиты | Защита от перегрузки, защита выходов от короткого замыкания |
| Выходное напряжение | 24 В DC (US - 1 В) |
| Номинальное напряжение | 24 В DC |
| Выходной ток | макс. 6 A (Суммарный ток всех выходов, -25 °C ... 50 °C) |
| макс. 4 A (Суммарный ток всех выходов, >50 °C ... 55 °C) | |
| Максимальный выходной ток на 1 канал | 2 A |
| Максимальный выходной ток на 1 модуль | 3 A (См. технические данные) |
| Максимальный выходной ток на 1 группу | 3 A |
| Номинальная индуктивная нагрузка | см. инструкции по технике безопасности |
| Номинальная нелинейная нагрузка | см. инструкции по технике безопасности |
| Номинальная активная нагрузка | см. инструкции по технике безопасности |
Питание электронного модуля
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 245,6 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (по шине), а также индикация с помощью светодиода модуля |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (см. инструкции по технике безопасности) |
| Потребляемый ток | макс. 230 мА (см. инструкции по технике безопасности) |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 30 мА (все выходы установлены; плюс ток исполнительных элементов) |
| макс. 6,03 A | |
| Наименование | Питание сегментных цепей (US) |
Параметры техники безопасности
| Наименование | МЭК 61508 - высокие требования |
|---|---|
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240409 |
|---|---|
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27250604 |
| eCl@ss 5.1 | 27242900 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
