Артикул:
2986106
Внутрений код:
PC-2986106
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
81,8 кб
Характеристики
Вес, шт
—
220,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
75 101.47 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

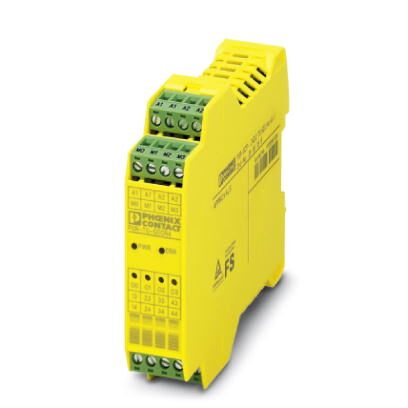

Модуль расширения релейных выходов для PSR-TRISAFE-M с 4 безопасными выходными контактами реле (на выбор 4 одно- или 2 двухканальных релейных контакта), 4 сигнальных выхода; до SILCL 3, кат.4/PLe, SIL 3, EN 50156, втычная пружинная клемма
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (в среднем, 85 % кратковременно) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (в среднем, 85 % кратковременно) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Рабочая высота | макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря») |
Питание

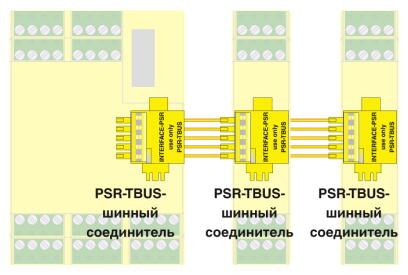

| Расчетное напряжение питания цепи управления US | 24 В DC (Питание по PSR-TBUS) |
|---|---|
| 18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) | |
| Номинальный ток питания цепи управления IS | Питание по PSR-TBUS |
| 74 мА (при 24 В DC, выходы реле определены) | |
| 54 мА (при 24 В DC, выходы реле не определены) | |
| Индикатор состояния | 1 x СИД зеленый, 1 x СИД красный |
| Защитная схема | да, в рамках диапазона рабочего напряжения |
Релейные выходы: цепь активации
| Описание выходов | Контакты реле, безопасные замыкающие контакты |
|---|---|
| Количество выходов | 4 (одноканальные) |
| 2 (двухканальные, попарно) | |
| Исполнение контакта | 4 релейных выходных контакта |
| Материал контакта | AgSnO2 (от HW03) AgCuNi + 0,2 - 0,4 мкм Au (до HW02) |
| Напряжение переключения | мин. 12 В AC/DC (от HW 03) |
| мин. 5 В AC/DC (до HW02) | |
| макс. 250 В AC/DC | |
| Макс. ток продолжительной нагрузки | 4 A (см. Изменение хар-к) |
| Ток переключения | мин. 3 мА (от HW 03) |
| мин. 5 мА (до HW02) | |
| Коммутационная способность | мин. 60 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 6 A (gL / gG) |
| 4 A (gL / gG для систем с низкими требованиями к безопасности) | |
| Индикатор состояния | 4 x LED зел. |
Сигнальные выходы
| Описание выходов | цифровой |
|---|---|
| Количество выходов | 4 |
| Напряжение | 24 В DC (Питание через A1/A2) |
| Макс. ток продолжительной нагрузки | 50 мА |
| Наименование защиты | да, в рамках диапазона рабочего напряжения |
| Защита от короткого замыкания | да |
Общие сведения
| Нормальный режим работы | 100 % ED |
|---|---|
| Вес нетто | 220 г |
| Монтажное положение | на горизонтальной монтажной рейке |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | Полиамид РА, неусиленный |
| Цвет корпуса | желтый |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 1 (1-канальная настройка параметров) |
| 3 (2-канальная настройка параметров) | |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 1 (1-канальная настройка параметров) |
| 3 (2-канальная настройка параметров) | |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | c (1-канальная настройка параметров) |
| e (2-канальная настройка параметров) | |
| Категория | 1 (1-канальная настройка параметров) |
| 4 (2-канальная настройка параметров) | |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 1 (1-канальная настройка параметров) |
| 3 (2-канальная настройка параметров) | |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | макс. 3 (Ссылки IEC 61508) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция цепи выходного контакта (13/14, 23/24, 33/34, 43/44) между собой; безопасное разделение, усиленная изоляция / напряжение между цепями выходных контактов (13/14, 23/24, 33/34, 43/44) и остальными цепями 6 кВ. |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Вибрация (при эксплуатации) | 2г |
| Удары (при эксплуатации) | 10г (Δt = 11 мс, три удара в каждом направлении) |
| 10г (Δt = 16 мс, продолжительная нагрузка, 1000 ударов в каждом направлении) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Документы
Техническая документация
81,8 кб
