Возможные производители: KLEMSAN
Вставное миниатюрное реле, с многослойным контактом и дополнительным твердым позолоченным покрытием, 1 переключающий контакт, кнопка для тестирования, механический индикатор коммутационного положения, статусный светодиод, входное напряжение 230 В пер. тока
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 230 В AC |
|---|---|
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 3,5 мА |
| Время срабатывания, типовое | 3 мс ... 12 мс (Зависит от фаз) |
| Диапазон значений времени возврата, типовой | 2 мс ... 8 мс (Зависит от фаз) |
| Мощность потерь при номинальных условиях | 0,81 Вт |
Контактная часть

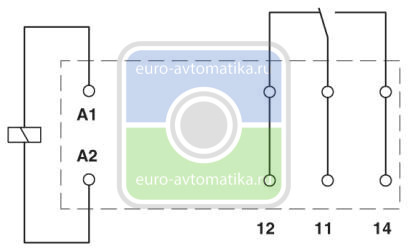

| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 12 В (при 1 мА) |
| Минимальный коммутационный ток | 1 мА (при 12 В) |
| Максимальный пусковой ток | 50 мА |
| Макс. ток продолжительной нагрузки | 50 мА |
| Коммутационная способность | 3 A (при 240 В, AC15) |
Сторона контакта (при отсутствии золотого покрытия)
| Материал контакта | AgNi |
|---|---|
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 6 В AC/DC |
| Макс. ток продолжительной нагрузки | 16 A |
| Максимальный пусковой ток | 30 A (300 мс) |
| Минимальный коммутационный ток | 100 мА |

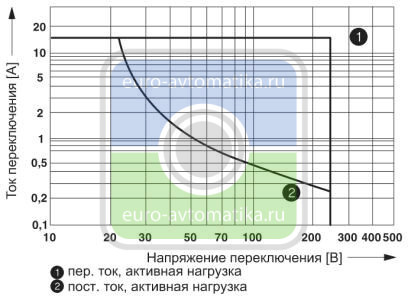

| Мощность отключения (активная нагрузка), максимальная | 4000 ВА (При 250 В AC) |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 240 В, AC15) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 5 кВ AC (50 Гц, 1 мин) |
|---|---|
| Долговечность механическая | 5x 106 коммутационных циклов |

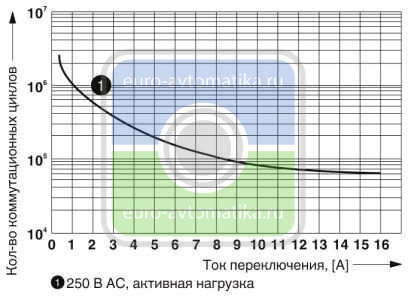

| Долговечность, электрич. | см. диаграмму |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | EN 61810-1 |
| VDE 0435-201 | |
| EN 50178 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
