Возможные производители: KLEMSAN
Вставное миниатюрное реле, с силовым контактом, 2 переключающих контакта, кнопка для тестирования, механический индикатор коммутационного положения, статусный светодиод, напряжение на катушке 120 В пер. тока
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 120 В AC |
|---|---|
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 7 мА |
| Время срабатывания, типовое | 3 мс ... 12 мс (Зависит от фаз) |
| Диапазон значений времени возврата, типовой | 2 мс ... 8 мс (Зависит от фаз) |
| Мощность потерь при номинальных условиях | 0,84 Вт |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 16 A (20 мс) |
| Макс. ток продолжительной нагрузки | 8 A |
| Мощность отключения (активная нагрузка), максимальная | 2000 ВА (При 250 В AC) |
| Коммутационная способность | 1 A (при 24 В, DC13) |
| 1,5 A (при 24 В, AC15) | |
| 1,5 A (при 120 В, AC15) | |
| 1,5 A (при 240 В, AC15) | |
| Нагрузка двигателя согласно UL 508 | 1/4 HP, 120 В AC (замыкающий контакт) |
| 1/2 HP, 240 В AC (замыкающий контакт) | |
| 1/4 HP, 120 В AC (размыкающий контакт) | |
| 1/3 HP, 240 В AC (размыкающий контакт) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 5 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Долговечность механическая | 5x 106 коммутационных циклов |

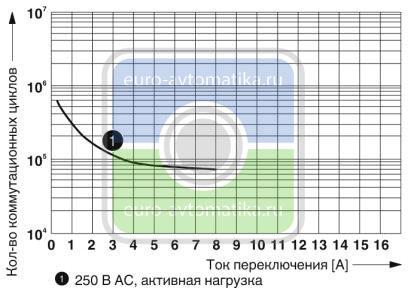

| Долговечность, электрич. | см. диаграмму |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | EN 61810-1 |
| VDE 0435-201 | |
| EN 50178 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
