Артикул:
3049039
Внутрений код:
PC-3049039
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
79,8 кб
Характеристики
Норма упаковки
—
25
Цвет
—
серый
Сечение провода кв.мм
—
6
Вес, шт
—
50,070 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
1 123.77 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

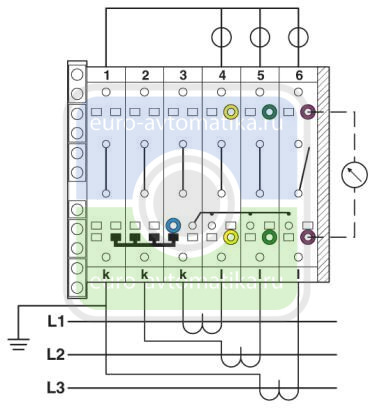

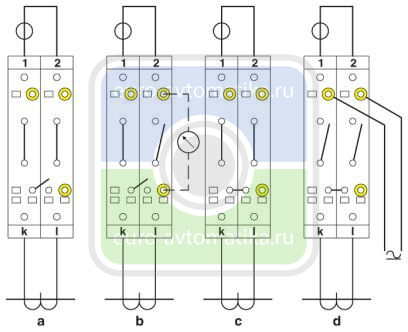

Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 1000 В, номинальный ток: 41 A, тип подключения: Болтовые клеммы, длина: 91,4 мм, ширина: 16,3 мм, цвет: cерый, монтаж: NS 35/7,5, NS 35/15, номинальное напряжение: 1000 В
Преимущества для Вас
- Затяжка специальных гаек осуществляется обычной отверткой
- Простое и быстрое присоединения проводников обеспечивается за счет использования специальной откидной крышки, в которой размещена невыпадающая крепежная гайка. В открытом положении откидной крышки предоставляется удобный доступ к болту, что позволяет легко надеть кабельный наконечник. После закрытия откидной крышки, расположенная в ней невыпадающая гайка оказывается точно над болтом и резьбовое соединение можно легко затянуть при помощи отвертки.
- Простое шунтирование и разветвления цепей с помощью запатентованных перемычек системы CLIPLINE complete
- Невыпадающая дисковая пружина предотвращает саморазвинчивание винтов
- Возможность установки больших маркировочных элементов вдоль средней линии клемм, а также над зажимами
- Применение блокировочного устройства позволяет предотвратить случайное переключение
- Откидная крышка в опущенном положении надежно закрывает все токоведущие части, включая манжеты, изолирующие кабельный наконечник, и защищает их от прикосновений
- Проверка с помощью стандартных адаптеров и штекеров тестера серии CLIPLINE complete
- Опробовано для железнодорожного транспорта
Общие сведения
| Указание | Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)! |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 6 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт |
| Максимальный ток нагрузки | 41 A (для кабеля сечением 6 мм²) |
| Номинальный ток IN | 41 A |
| Номинальное напряжение UN | 1000 В (Расчетное напряжение при открытой перегородке 500 В) |
| Открытая боковая стенка | Да |
| Спецификация испытания защиты от прикосновений | DIN EN 60529 (VDE 0470-1):2000-09 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 7,3 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 1,89 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 5 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 6,4 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 6 мм² |
| Кратковременный ток | 0,72 кA |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 1,857 (м/с2)2/Гц |
| Ускорение | 0,8 г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
| Ширина | 16,3 мм |
|---|---|
| Ширина крышки | 2,2 мм |
| Длина | 91,4 мм |
| Высота NS 35/7,5 | 51 мм |
| Высота NS 35/15 | 58,5 мм |
Характеристики клемм
| Указание | Болты для зажимов |
|---|---|
| Тип подключения | Болтовые клеммы |
| Резьба винтов | M5 |
| Мин. момент затяжки | 2,5 Нм |
| Момент затяжки, макс. | 3 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение гибкого проводника мин. | 0,1 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 |
| Мин. сечение соединения кабельного наконечника | 0,5 мм² |
| Макс. сечение соединения кабельного наконечника | 6 мм² |
| Диаметр рыма мин. | 5,3 мм |
| Ширина кабельного наконечника макс. | 10 мм |
| Диаметр болта | 5 мм |
| Подсоединение кабельного наконечника по стандарту | DIN 46237 |
| Мин. сечение соединения кабельного наконечника | 1 мм² |
| Макс. сечение соединения кабельного наконечника | 6 мм² |
| Диаметр рыма мин. | 5,3 мм |
| Ширина кабельного наконечника макс. | 10 мм |
| Диаметр болта | 5 мм |
| Резьба винтов | M4 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141126 |
|---|---|
| eCl@ss 4.1 | 27141126 |
| eCl@ss 5.0 | 27141126 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141126 |
| eCl@ss 8.0 | 27141126 |
| eCl@ss 9.0 | 27141126 |
