Артикул:
3050222
Внутрений код:
PC-3050222
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
78,1 кб
Характеристики
Норма упаковки
—
50
Цвет
—
серый
Сечение провода кв.мм
—
1,5
Вес, шт
—
14,350 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Проходные клеммы, тип подключения: Быстрое подключение, Пружинный зажим, cечение: 0,25 мм² - 1,5 мм², AWG: 24 - 16, ширина: 5,2 мм, цвет: cерый, монтаж: NS 35/7,5, NS 35/15
Общие сведения

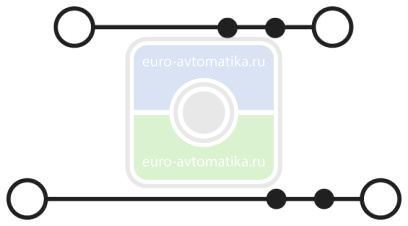

| Количество ярусов | 2 |
|---|---|
| Количество точек подключения | 4 |
| Номинальное сечение | 1,5 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 0,56 Вт (при подключении нескольких ярусов значение увеличивается) |
| Тип подключения | Быстрое подключение |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки | 17,5 A (для кабеля сечением 1,5 мм²) |
| Номинальный ток IN | 17,5 A |
| Номинальное напряжение UN | 500 В |
| Тип подключения | Пружинный зажим |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки | 17,5 A (для кабеля сечением 1,5 мм²) |
| Номинальный ток IN | 17,5 A |
| Номинальное напряжение UN | 500 В |
| Открытая боковая стенка | Да |
| Спецификация испытания защиты от прикосновений | DIN EN 60529 (VDE 0470-1):2000-09 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 7,3 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 1,89 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 0,2 мм²/0,2 кг |
| 1,5 мм²/0,4 кг | |
| 4 мм²/0,9 кг | |
| Результат испытания на растяжение | Испытание проведено |
| Испытание на растяжение, сечение провода | 0,2 мм² |
| Растягивающее усилие, заданное значение | 10 Н |
| Испытание на растяжение, сечение провода | 1,5 мм² |
| Растягивающее усилие, заданное значение | 40 Н |
| Испытание на растяжение, сечение провода | 4 мм² |
| Растягивающее усилие, заданное значение | 60 Н |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 1 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 3,2 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 1,5 мм² |
| Кратковременный ток | 0,18 кA |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 1,5 мм² |
| Кратковременный ток | 0,18 кA |
| Результат испытаний на старение | Испытание проведено |
| Испытание на старение безвинтовых клемм Температурные циклы | 192 |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
| Ширина | 5,2 мм |
|---|---|
| Длина | 88,2 мм |
| Высота NS 35/7,5 | 49,9 мм |
| Высота NS 35/15 | 57,4 мм |
| Ширина крышки | 2,2 мм |
Характеристики клемм
| Тип подключения | Быстрое подключение |
|---|---|
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный диаметр проводника вкл. изоляцию | 3 мм |
| Сечение жесткого проводника мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 16 |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1,5 мм² |
| Сечение гибкого проводника мин. через 10 подключений/отключений с макс. жестким проводом | 0,25 мм² |
| Сечение гибкого проводника макс. через 10 подключений/отключений с макс. жестким проводом | 1,5 мм² |
| Сечение жесткого проводника мин. через 10 подключений/отключений с макс. жестким проводом | 0,25 мм² |
| Сечение жесткого проводника макс. через 10 подключений/отключений с макс. жестким проводом | 1,5 мм² |
| AWG мин. через 10 подключений/отключений с макс. жестким проводом | 24 |
| AWG макс. через 10 подключений/отключений с макс. жестким проводом | 16 |
| Сечение кабеля датчика, мин. | 0,25 мм² |
| Сечение кабеля датчика, макс. | 0,34 мм² |
| Материал, изоляция проводника | ПВХ / PE |
| Тип подключения | Пружинный зажим |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого проводника мин. | 0,08 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 12 |
| Сечение гибкого проводника мин. | 0,08 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 0,5 мм² |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| МЭК 60947-7-1 | |
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141118 |
|---|---|
| eCl@ss 4.1 | 27141118 |
| eCl@ss 5.0 | 27141118 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
