Артикул:
3050358
Внутрений код:
PC-3050358
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
79,4 кб
Характеристики
Норма упаковки
—
50
Цвет
—
жёлто-зелёный
Сечение провода кв.мм
—
2,5
Вес, шт
—
16,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

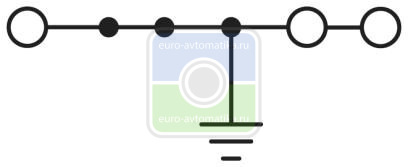

Клемма защитного провода, тип подключения: Быстрое подключение, Пружинный зажим, cечение: 0,5 мм² - 2,5 мм², AWG: 20 - 14, ширина: 6,2 мм, цвет: желто-зел., монтаж: NS 35/7,5, NS 35/15
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 3 |
| Номинальное сечение | 2,5 мм² |
| Цвет | желто-зел. |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Температура окружающей среды (при эксплуатации) | -10 °C ... 90 °C |
| Тип подключения | Быстрое подключение |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Тип подключения | Пружинный зажим |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Открытая боковая стенка | Да |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
| Ширина | 6,2 мм |
|---|---|
| Длина | 79,6 мм |
| Высота NS 35/7,5 | 39,3 мм |
| Высота NS 35/15 | 46,8 мм |
| Ширина крышки | 2,2 мм |
Характеристики клемм
| Тип подключения | Быстрое подключение |
|---|---|
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Максимальный диаметр проводника вкл. изоляцию | 3,8 мм |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 14 |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Мин. сечение гибкого проводника AWG | 20 |
| Сечение гибкого проводника AWG, макс. | 14 |
| Подключение согласно стандарту | МЭК/EN 60079-7 |
| Обозначение протокола испытаний | KEMA 05ATEX2148 U |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 14 |
| Материал, изоляция проводника | ПВХ / PE |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| МЭК 60947-7-2 | |
| МЭК 60947-7-2 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141130 |
|---|---|
| eCl@ss 4.1 | 27141130 |
| eCl@ss 5.0 | 27141130 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141141 |
| eCl@ss 8.0 | 27141141 |
| eCl@ss 9.0 | 27141141 |
