Возможные производители: KLEMSAN
Клемма, номинальное напряжение: 630 В, номинальный ток: 125 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 4, полюсов: 2, cечение: 0,75 мм² - 35 мм², AWG: 18 - 2, ширина: 34,8 мм, высота: 44,9 мм, цвет: синий, тип монтажа: непосредственное резьбовое
Общие сведения
| Полюсов | 2 |
|---|---|
| Количество ярусов | 1 |

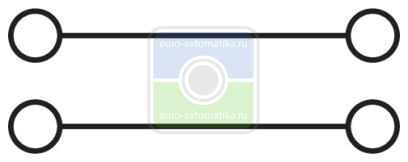

| Количество точек подключения | 4 |
| Потенциалы | 2 |
| Номинальное сечение | 35 мм² |
| Цвет | синий |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 4,06 Вт |
| Максимальный ток нагрузки | 125 A (Для кабеля сечением 35 мм²) |
| Номинальный ток IN | 125 A |
| Номинальное напряжение UN | 630 В |
| Открытая боковая стенка | Нет |
Характеристики клемм
| Указание | Место крепления |
|---|---|
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M6 |
| Длина снятия изоляции | 16 мм |
| Мин. момент затяжки | 3,5 Нм |
| Момент затяжки, макс. | 4 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1/МЭК 60998 |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 2 |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 35 мм² |
| Мин. сечение гибкого проводника AWG | 18 |
| Сечение гибкого проводника AWG, макс. | 2 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,75 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1/МЭК 60998 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
