Артикул:
3076044
Внутрений код:
PC-3076044
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
70,4 кб
Характеристики
Цвет
—
серый
Сечение провода кв.мм
—
70
Вес, шт
—
492,310 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Болтовые клеммы, номинальное напряжение: 1500 В, номинальный ток: 192 A, тип подключения: Болтовые клеммы, количество точек подсоединения: 6, ширина: 87 мм, высота: 66 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, непосредственное резьбовое
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 6 |
| Потенциалы | 3 |
| Номинальное сечение | 70 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 6,27 Вт |
| Максимальный ток нагрузки | 192 A (при сечении проводника 70 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.) |
| Номинальный ток IN | 192 A |
| Номинальное напряжение UN | 1500 В |
| Открытая боковая стенка | Нет |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Инструкция по защите от прикосновения | Защита от прикосновения обеспечивается только в том случае, если кольцевой наконечник изолирован термоусадочным кембриком и не выходит за пределы крышки. |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 2,2 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 10 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 3,2 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 70 мм² |
| Кратковременный ток | 8,4 кA |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 1,857 (м/с2)2/Гц |
| Ускорение | 0,8 г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |

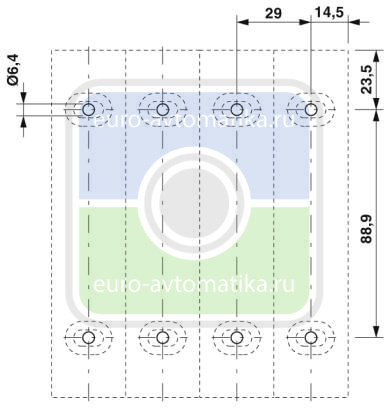

Размеры
| Ширина | 87 мм |
|---|---|
| Длина | 184 мм |
| Высота | 66 мм |
| Высота NS 35/7,5 | 67 мм |
| Высота NS 35/15 | 74,5 мм |
| Размер шага | 29 мм |
Характеристики клемм
| Указание | Болты для зажимов |
|---|---|
| Тип подключения | Болтовые клеммы |
| Резьба винтов | M8 |
| Мин. момент затяжки | 6 Нм |
| Момент затяжки, макс. | 12 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение гибкого проводника мин. | 6 мм² |
| Сечение гибкого проводника макс. | 70 мм² |
| Мин. сечение гибкого проводника AWG | 8 |
| Сечение гибкого проводника AWG, макс. | 2/0 |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 |
| Мин. сечение соединения кабельного наконечника | 2,5 мм² |
| Макс. сечение соединения кабельного наконечника | 70 мм² |
| Диаметр рыма мин. | 8,4 мм |
| Ширина кабельного наконечника макс. | 22 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Мин. момент затяжки | 6 Нм |
| Момент затяжки, макс. | 12 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46235 |
| Мин. сечение соединения кабельного наконечника | 16 мм² |
| Макс. сечение соединения кабельного наконечника | 70 мм² |
| Диаметр рыма мин. | 8,4 мм |
| Ширина кабельного наконечника макс. | 24 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Мин. момент затяжки | 6 Нм |
| Момент затяжки, макс. | 12 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46237 |
| Мин. сечение соединения кабельного наконечника | 2,5 мм² |
| Макс. сечение соединения кабельного наконечника | 6 мм² |
| Диаметр рыма мин. | 8,4 мм |
| Ширина кабельного наконечника макс. | 14 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Мин. момент затяжки | 6 Нм |
| Момент затяжки, макс. | 12 Нм |
Стандарты и предписания
| Подключение согласно стандарту | UL |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
