Артикул:
3076390
Внутрений код:
PC-3076390
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,4 кб
Характеристики
Цвет
—
серый/синий
Сечение провода кв.мм
—
240
Вес, шт
—
1 986,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

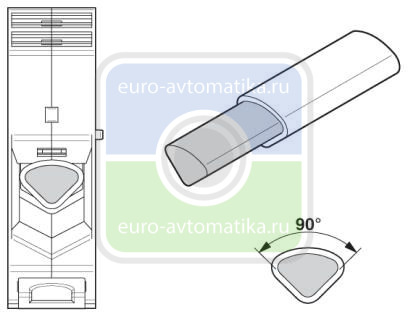

Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 415 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 8, полюсов: 4, cечение: 70 мм² - 240 мм², AWG: 2/0 - 500 kcmil, ширина: 144 мм, высота: 123,6 мм, цвет: серый/синий, тип монтажа: NS 35/15, NS 32
Общие сведения
| Полюсов | 4 |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 8 |
| Потенциалы | 4 |
| Номинальное сечение | 240 мм² |
| Цвет | серый/синий |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 13,78 Вт |
| Максимальный ток нагрузки | 415 A (при сечении кабеля 240 мм²) |
| Номинальный ток IN | 415 A |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Характеристики клемм
| Указание | Винты с шестигранным углублением |
|---|---|
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M10 |
| Длина снятия изоляции | 40 мм |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 30 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Сечение жесткого проводника мин. | 70 мм² |
| Сечение жесткого проводника макс. | 240 мм² |
| Сечение провода AWG мин. | 2/0 |
| Сечение провода AWG макс. | 500 kcmil |
| Сечение гибкого проводника мин. | 70 мм² |
| Сечение гибкого проводника макс. | 240 мм² |
| Мин. сечение гибкого проводника AWG | 2/0 |
| Сечение гибкого проводника AWG, макс. | 500 kcmil |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 185 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 185 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 240 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 185 мм² |

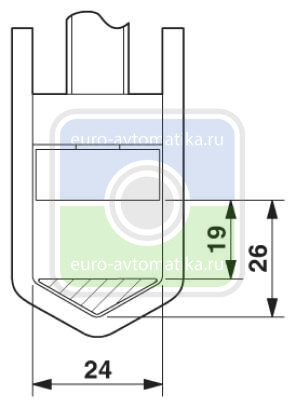

| 2 жестких провода одинакового сечения, мин. | 35 мм² |
| 2 жестких провода одинакового сечения, макс. | 95 мм² |
| 2 гибких провода одинакового сечения, мин. | 50 мм² |
| 2 гибких провода одинакового сечения, макс. | 95 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 35 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 50 мм² |
| Калиберная пробка | B15 |
Стандарты и предписания
| Подключение согласно стандарту | UL |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
