Артикул:
3191039
Внутрений код:
PC-3191039
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
60,5 кб
Характеристики
Норма упаковки
—
5
Вес, шт
—
76,260 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

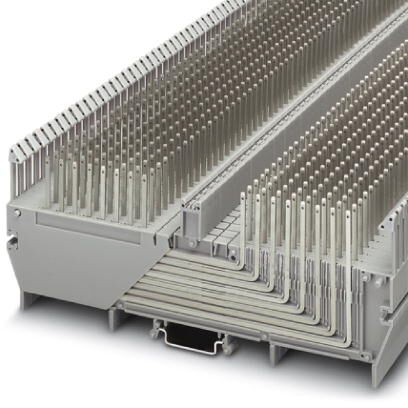

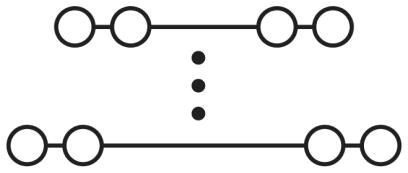

Распределитель потенциалов, все уровни связаны между собой. Соединение способом TERMI-POINT
Преимущества для Вас
- Красно-белая разметка в виде чередующихся положительных/отрицательных обозначений 1-8 или a-h четко идентифицирует ряды штыревых выводов и облегчает поиск и подключение необходимых зажимов
- Внешние ребра корпуса можно использовать в качестве борта кабельного канала, таким образом облегчается прокладка кабелей и обеспечивается возможность использования стандартных крышек для кабельных каналов
- Между группой штыревых выводов и держателем маркировочных элементов предусмотрены два паза для установки магистральных шин
- Элемент RV 8 имеет с каждой стороны по 8 штыревых выводов сечением 2,4 х 0,8 мм для подсоединения входных и выходных проводников по технологии TERMI-POINT®(TP)
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 16 |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 4 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Номинальный ток IN | 5 A |
| Макс. ток нагрузки | 5 A |
| Номинальное напряжение UN | 250 В |
| Открытая боковая стенка | Нет |
| Полюсов | 1 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,22 мм² |
|---|---|
| Сечение жесткого проводника макс. | 0,56 мм² |
| Сечение гибкого проводника мин. | 0,22 мм² |
| Сечение гибкого проводника макс. | 0,56 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 20 |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 0,5 мм² |
| Тип подключения | TERMI-POINT® |
| Размеры штыря TERMI-POINT | 2,4 х 0,8 мм |
| Положение штырей TERMI-POINT | вертикальное |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141124 |
|---|---|
| eCl@ss 4.1 | 27141124 |
| eCl@ss 5.0 | 27141124 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
