Артикул:
3212133
Внутрений код:
PC-3212133
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,5 кб
Характеристики
Норма упаковки
—
50
Цвет
—
чёрный
Сечение провода кв.мм
—
6
Вес, шт
—
26,610 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Клеммы для установки предохранителей, тип предохранителя: Стекло / керамика / ..., тип подключения: Зажимы Push-in, cечение: 0,5 мм²- 10 мм², AWG: 20 - 8, номинальный ток: 10 A, номинальное напряжение: 250 В, ширина: 8,2 мм, тип предохранителей: G / 6,3 x 32, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Преимущества для Вас
- Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
- Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях
- Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
Общие сведения
| Указание | Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора. При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением. |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 6 мм² |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт |
| Предохранитель | G / 6,3 x 32 |
| Тип предохранителя | Стекло / керамика / ... |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Рассеиваемая мощность, макс. | макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) |
| макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки ) | |
| макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании) | |
| макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании) | |

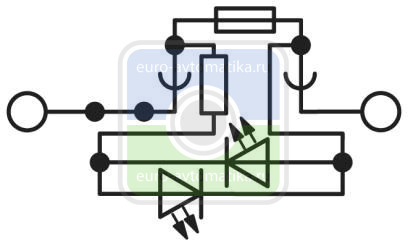

| Диапазон напряжений, индикатор | 110 В AC/DC ... 250 В AC/DC (СИД красный) |
| Диапазон токов, индикатор | 0,41 мА ... 0,96 мА |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Максимальный ток нагрузки | 10 A (Ток определяется установленным предохранителем.) |
| Номинальный ток IN | 10 A |
| Номинальное напряжение UN | 250 В |
| Открытая боковая стенка | Нет |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,5 мм² |
|---|---|
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 8 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 10 мм ... 12 мм |
| Калиберная пробка | A5 |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-3 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141116 |
|---|---|
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
Документы
Техническая документация
68,5 кб
