Артикул:
3213140
Внутрений код:
PC-3213140
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
89,9 кб
Характеристики
Норма упаковки
—
10
Цвет
—
серый
Сечение провода кв.мм
—
70
Вес, шт
—
147,220 GRM
• Cрок поставки 2-7 дней - 45 шт.
1 591.49 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

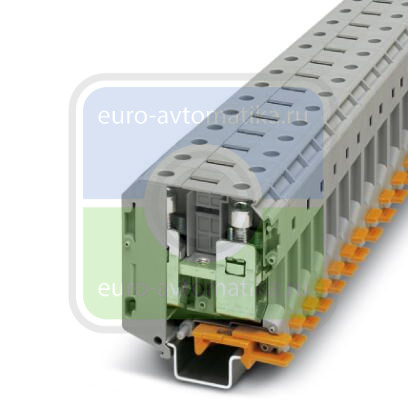

Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 192 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, полюсов: 1, cечение: 16 мм² - 95 мм², AWG: 4 - 3/0, ширина: 20,3 мм, высота: 78,3 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32
Преимущества для Вас

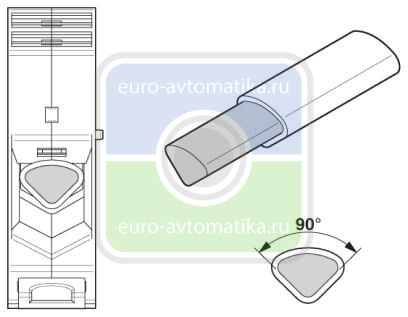

- Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля
- Опробовано для железнодорожного транспорта
- Уменьшение переходного сопротивления на контактных поверхностях путем рифления
- Винтовое крепление в корпусе клеммы с помощью пружинного элемента
Общие сведения
| Полюсов | 1 |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 70 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 6,27 Вт |
| Максимальный ток нагрузки | 192 A (при сечении проводника 70 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.) |
| Номинальный ток IN | 192 A |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Инструкция по защите от прикосновения | При использовании перемычек не обеспечивается защита от прикосновения. |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 2,2 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 25 мм²/4,5 кг |
| 70 мм² /10,4 кг | |
| 95 мм² /14 кг | |
| Результат испытания на растяжение | Испытание проведено |
| Испытание на растяжение, сечение провода | 25 мм² |
| Растягивающее усилие, заданное значение | 135 Н |
| Испытание на растяжение, сечение провода | 70 мм² |
| Растягивающее усилие, заданное значение | 285 Н |
| Испытание на растяжение, сечение провода | 95 мм² |
| Растягивающее усилие, заданное значение | 351 Н |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35/NS 32 |
| Заданное значение | 10 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 3,2 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 70 мм² |
| Кратковременный ток | 8,4 кA |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 1,857 (м/с2)2/Гц |
| Ускорение | 0,8 г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
| Ширина | 20,3 мм |
|---|---|
| Длина | 70,5 мм |
| Высота | 78,3 мм |
| Высота NS 35/7,5 | 80 мм |
| Высота NS 35/15 | 87,5 мм |
| Высота NS 32 | 85 мм |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M8 |
| Длина снятия изоляции | 24 мм |
| Мин. момент затяжки | 8 Нм |
| Момент затяжки, макс. | 10 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
