Артикул:
3244631
Внутрений код:
PC-3244631
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
71,3 кб
Характеристики
Норма упаковки
—
5
Цвет
—
чёрный/желтый
Сечение провода кв.мм
—
300
Вес, шт
—
569,920 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Болтовые клеммы, номинальное напряжение: 1000 В, номинальный ток: 520 A, тип подключения: Болтовые клеммы, количество точек подсоединения: 2, полюсов: 1, cечение: 25 мм² - 300 мм², ширина: 54,8 мм, цвет: черный/желтый, тип монтажа: NS 35/7,5, NS 35/15, непосредственное резьбовое
Общие сведения
| Полюсов | 1 |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 300 мм² |
| Цвет | черный/желтый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 16,22 Вт |
| Максимальный ток нагрузки | 520 A (при сечении проводника 300 мм²) |
| Номинальный ток IN | 520 A |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |

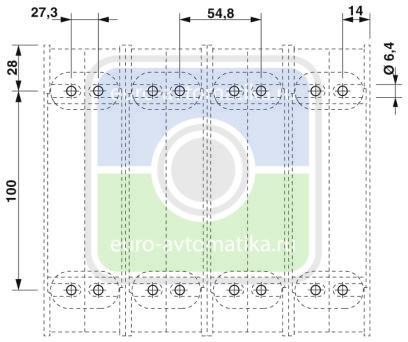

Размеры
| Ширина | 54,8 мм |
|---|---|
| Длина | 164 мм |
| Высота NS 35/7,5 | 91,8 мм |
| Высота NS 35/15 | 99,3 мм |
| Размер шага | 54,8 мм |
Характеристики клемм
| Указание | Болты для зажимов |
|---|---|
| Тип подключения | Болтовые клеммы |
| Резьба винтов | M16 |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 35 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 25 мм² |
| Сечение жесткого проводника макс. | 300 мм² |
| Сечение гибкого проводника мин. | 25 мм² |
| Сечение гибкого проводника макс. | 300 мм² |
| Мин. сечение гибкого проводника AWG | 4 |
| Сечение гибкого проводника AWG, макс. | 600 |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 300 мм² |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 |
| Мин. сечение соединения кабельного наконечника | 25 мм² |
| Макс. сечение соединения кабельного наконечника | 240 мм² |
| Диаметр рыма мин. | 17 мм |
| Ширина кабельного наконечника макс. | 38 мм |
| Диаметр болта | 16 мм |
| Резьба винтов | M16 |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 35 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46235 |
| Мин. сечение соединения кабельного наконечника | 50 мм² |
| Макс. сечение соединения кабельного наконечника | 300 мм² |
| Диаметр рыма мин. | 17 мм |
| Ширина кабельного наконечника макс. | 48 мм |
| Диаметр болта | 16 мм |
| Резьба винтов | M16 |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 35 Нм |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Документы
Техническая документация
71,3 кб
