Артикул:
3274224
Внутрений код:
PC-3274224
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
79,6 кб
Характеристики
Норма упаковки
—
8
Вес, шт
—
42,880 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
1 006.39 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

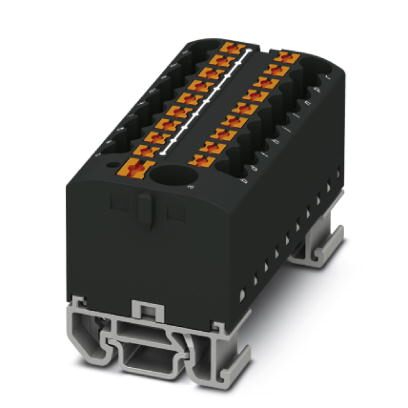

Распределительный блок, Горизонтально расположенный блок и интегрированное питание, Блоки можно шунтировать между собой, используя отверстия клеммы. Подходящие перемычки см. в принадлежностях, номинальное напряжение: 690 В, номинальный ток: 24 A, тип подключения: Зажимы Push-in, Зажимы Push-in, количество точек подсоединения: 19, cечение: 0,14 мм² - 4 мм², AWG: 26 - 12, ширина: 56,5 мм, цвет: черный, тип монтажа: NS 15
Преимущества для Вас
- Экономия до 80 % времени благодаря готовым к монтажу блокам без необходимости ручного шунтирования
- Быстрое подключение проводов благодаря технологии прямого ввода без инструментов push-in
- Наглядное подключение благодаря исполнениям одиннадцати разных цветов
- Гибкое применение благодаря возможности монтажа на несущую рейку, прямого монтажа или приклеивания
- Экономия до 50% места на несущей рейке благодаря поперечному монтажу
Общие сведения
| Указание | Указания по эксплуатации Блоки можно шунтировать между собой, используя отверстия клеммы. Подходящие перемычки см. в принадлежностях |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 19 |
| Потенциалы | 1 |
| Номинальное сечение | 2,5 мм² |
| Номинальное сечение ввода питания | 6 мм² |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт (значение относится к соединительному блоку и увеличивается в зависимости от распайки выводов) |
| Максимальный ток нагрузки | 32 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Суммарный ток, максимальный | 57 A (Для кабеля сечением 10 mm² Поперечное сечение) |
| Номинальный ток IN | 24 A |
| Номинальное напряжение UN | 690 В |
| Максимальный ток нагрузки | 57 A (Для кабеля сечением 10 mm² Поперечное сечение) |
| Номинальный ток IN | 41 A (для кабеля сечением 6 мм²) |
| Открытая боковая стенка | Нет |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 1,89 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 0,5 мм²/0,3 кг |
| 6 мм²/1,4 кг | |
| 10 мм²/2 кг | |
| 0,14 мм²/0,2 кг | |
| 2,5 мм²/0,7 кг | |
| 4 мм²/0,9 кг | |
| Результат испытания на растяжение | Испытание проведено |
| Испытание на растяжение, сечение провода | 0,5 мм² |
| Растягивающее усилие, заданное значение | 20 Н |
| Испытание на растяжение, сечение провода | 6 мм² |
| Растягивающее усилие, заданное значение | 80 Н |
| Испытание на растяжение, сечение провода | 10 мм² |
| Растягивающее усилие, заданное значение | 90 Н |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 5 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 1,6 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 6 мм² |
| Кратковременный ток | 0,72 кA |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 10 мм² |
| Кратковременный ток | 1,2 кA |
| Результат термических испытаний | Испытание проведено |
| Испытание на старение безвинтовых клемм Температурные циклы | 192 |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытаний на старение | Испытание проведено |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота испытания | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с2)2/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 класс I | 2 |
| NF F16-101, NF F10-102 класс F | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Характеристики клемм
| Разъем подвода тока | Ярус ввода питания |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 8 мм ... 10 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 12 |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Калиберная пробка | A3 |
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 10 мм ... 12 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 8 |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Мин. сечение гибкого проводника AWG | 20 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
