Возможные производители: KLEMSAN

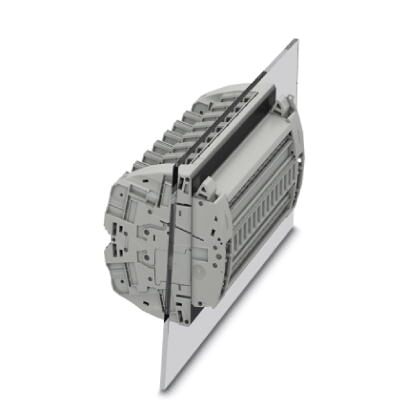

Контрольная колодка, номинальное напряжение: 400 В AC/DC, тип подключения: Круглый кабельный наконечник, количество точек подсоединения: 38, полюсов: 19, ширина: 187,5 мм, высота: 70,1 мм, цвет: cерый, тип монтажа: Настенный монтаж
Преимущества для Вас
- Экономичная благодаря модульной конструкции в соответствии с потребностями и использованию стандартизированных принадлежностей CLPLINE complete
- Компактная благодаря небольшой модульной колодке для контрольных штекеров
- Встроенный прочный коммутационный контакт соответствует самым высоким требованиям, а использование высококачественных материалов обеспечивает возможность надежной передачи сигнальных токов даже после многоразового использования

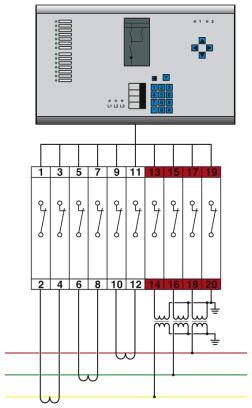

- Максимально безопасная благодаря опережающему и автоматическому короткому замыканию преобразователя
Общие сведения
| Полюсов | 19 |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 38 |
| Потенциалы | 19 |
| Номинальное сечение | 6 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 4 кВ |
| Импульсное испытательное напряжение | 5 кВ |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 100 °C |
| Максимальный ток нагрузки | 30 A (Для кабеля сечением 10 mm² Поперечное сечение) |
| Ток Ith | 24 A |
| Номинальное напряжение UN | 400 В AC/DC |
| Открытая боковая стенка | Нет |
| Крепление скобами | 0,8 Нм ... 1 Нм |
Характеристики клемм
| Тип подключения | Круглый кабельный наконечник |
|---|---|
| Резьба винтов | No 8 UNC |
| Длина снятия изоляции | 12 мм |
| Мин. момент затяжки | 1,5 Нм |
| Момент затяжки, макс. | 1,8 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 8 |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 |
| Мин. сечение соединения кабельного наконечника | 0,5 мм² |
| Макс. сечение соединения кабельного наконечника | 10 мм² |
| Диаметр рыма мин. | 4,3 мм |
| Ширина кабельного наконечника макс. | 8 мм |
| Диаметр болта | 4,1 мм |
| Подсоединение кабельного наконечника по стандарту | DIN 46237 |
| Мин. сечение соединения кабельного наконечника | 0,5 мм² |
| Макс. сечение соединения кабельного наконечника | 10 мм² |
| Диаметр рыма мин. | 4,3 мм |
| Ширина кабельного наконечника макс. | 8 мм |
| Диаметр болта | 4,1 мм |
| Калиберная пробка | A5 |
Монтаж
| Тип монтажа | Настенный монтаж |
|---|---|
| Толщина листа | 1 мм ... 4 мм |
| Момент затяжки крепежных винтов, мин: | 0,8 Нм |
| Момент затяжки крепежного винта, макс: | 1 Нм |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Классификация
