Возможные производители: KLEMSAN

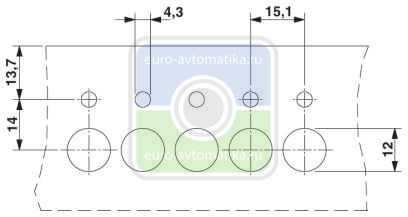

Проходная клемма, тип подключения: Винтовые зажимы, полюсов: 1, ток нагрузки: 125 A, cечение: 6 мм² - 35 мм², AWG 10 - 2, ширина: 15,1 мм, цвет: желто-зел.
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Номинальное сечение | 25 мм² |
| Цвет | желто-зел. |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Номинальный ток IN | 101 A |
| Максимальный ток нагрузки | 125 A |
| Номинальное напряжение UN | 500 В |
| Полюсов | 1 |
Характеристики клемм
| Указание | Клеммная втулка |
|---|---|
| Сторона подключения | Ярус 1, снаружи 1 |
| Тип подключения | Винтовые зажимы |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Сечение жесткого проводника мин. | 6 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 10 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение провода AWG мин. | 10 |
| Сечение провода AWG макс. | 2 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 25 мм² |
| 2 жестких провода одинакового сечения, мин. | 2,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 4 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 2,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 10 мм² |
| Длина снятия изоляции | 19 мм |
| Калиберная пробка | B8 |
| Резьба винтов | M5 |
| Мин. момент затяжки | 4 Нм |
| Момент затяжки, макс. | 4,5 Нм |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141131 |
|---|---|
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
