Артикул:
0709547
Внутрений код:
PC-709547
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
77,1 кб
Характеристики
Норма упаковки
—
10
Цвет
—
серый
Сечение провода кв.мм
—
95
Вес, шт
—
268,340 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

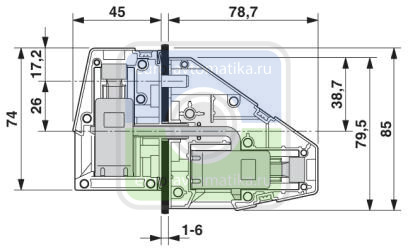

Проходная клемма, тип подключения: Винтовые зажимы, Винтовые зажимы, полюсов: 1, ток нагрузки: 232 A, cечение: 25 мм² - 95 мм², AWG 4 - 3/0, yгол между направлениями подключения провода и установки разъема: 90 °, ширина: 25 мм, цвет: cерый
Преимущества для Вас
- Простота формирования блоков с помощью вариантов с защелками
- Простота монтажа обеих частей клеммы путем обычного соединения
- Встроенная защелка обеспечивает возможность автоматического крепления на стенках изолированных корпусов разной толщины
- Универсальный винтовой разъем со стопором
- Разделительные пластины увеличивают воздушные зазоры и пути утечки
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Номинальное сечение | 95 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 232 A |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток IN | 232 A |
| Максимальный ток нагрузки | 232 A |
| Номинальное напряжение UN | 1000 В (для металлических стенок толщиной 1 ... 2,5 мм) |
| 800 В (для металлических стенок толщиной более 2,5 ... 5 мм) | |
| 690 В (для металлических стенок толщиной более 5 ... 6 мм) | |
| Открытая боковая стенка | Нет |
| Полюсов | 1 |
Характеристики клемм
| Указание | Клеммная втулка |
|---|---|
| Сторона подключения | Ярус 1, снаружи 1 |
| Тип подключения | Винтовые зажимы |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Сечение жесткого проводника мин. | 25 мм² |
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение гибкого проводника мин. | 35 мм² |
| Сечение гибкого проводника макс. | 95 мм² |
| Сечение провода AWG мин. | 4 |
| Сечение провода AWG макс. | 3/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм² |
| 2 жестких провода одинакового сечения, мин. | 16 мм² |
| 2 жестких провода одинакового сечения, макс. | 35 мм² |
| 2 гибких провода одинакового сечения, мин. | 16 мм² |
| 2 гибких провода одинакового сечения, макс. | 35 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 16 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 35 мм² |
| Длина снятия изоляции | 27 мм |
| Калиберная пробка | B12 |
| Резьба винтов | M8 |
| Мин. момент затяжки | 15 Нм |
| Момент затяжки, макс. | 20 Нм |
| Сторона подключения | внутри |
| Тип подключения | Винтовые зажимы |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141131 |
|---|---|
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
