Артикул:
0903046
Внутрений код:
PC-903046
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
6
Вес, шт
—
69,480 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
17 973.71 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Электронный автоматический выключатель, 1 вход для сброса, номинальный ток: 6 A
Преимущества для Вас
- Комбинация из активного электронного ограничителя тока короткого замыкания и схемы отключения при перегрузке гарантирует в аварийном случае более быстрое по сравнению с импульсным источником питания срабатывание автоматического выключателя
- Селективная защита всех цепей нагрузки 24 В пост. тока с импульсными источниками питания

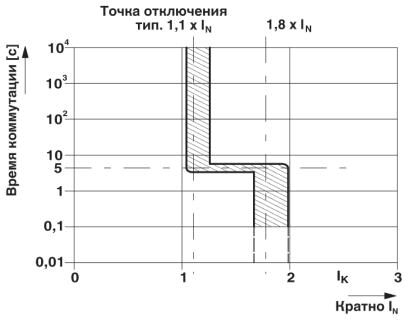

- Ток утечки при этом ограничивается на уровне от 1,3 до 1,8 от номинального
Общие сведения
| Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо. |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | черный |
| Класс воспламеняемости согласно UL 94 | V0 |
Электрические данные
| Предохранитель | электрон. |
|---|---|
| Тип предохранителя | Автомат |
| Расчетное импульсное напряжение | 0,5 кВ |
| Рабочее напряжение | 24 В DC |
| 18 В DC ... 32 В DC | |
| Номинальный ток IN | 6 A |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 32 В DC (Цепь нагрузки) |
| Степень загрязнения | 2 |
| Коммутационная способность ICN | активное ограничение тока |
| Диапазон тока покоя I0 | тип. 25 мА ±5 мА (во включенном состоянии) |
Окружающие условия
| Степень защиты | IP20 (Корпус) |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (без выпадения конденсата) |
Параметры подключения
| Сечение жесткого проводника мин. | 0,5 мм² |
|---|---|
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 6 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Момент затяжки, макс. | 1,2 Нм |
Стандарты и предписания
| Стандарты/нормативные документы | UL 508 |
|---|---|
| CSA 22.2 № 14 | |
| UL 2367 | |
| CSA 22.2 № 142 | |
| CSA 22.2 № 213 | |
| UL 1604 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141116 |
|---|---|
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
Документы
Техническая документация
67,4 кб
