Возможные производители: KLEMSAN

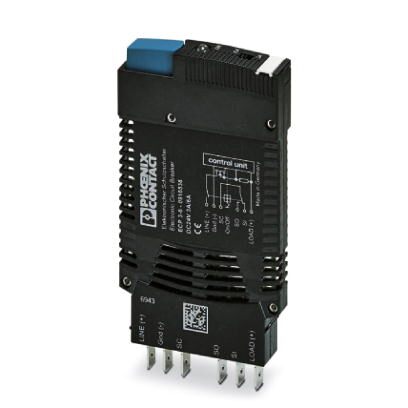

Селективный автоматический выключатель, устанавливается на монтажную колодку TMCP, с двухцветными сигнальными светодиодами, сухой контакт для передачи сигналов, кнопка включения/отключения, ширина: 12,5 мм, цвет: черный
Преимущества для Вас

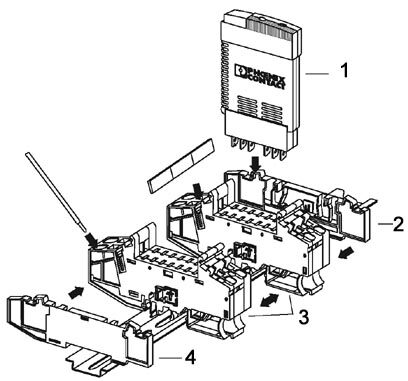

- Устанавливается на цоколь TMCP SOCKET M
- Монтажная ширина всего 12,5 мм
- Возможность включения емкостных нагрузок. Отключение производится при перегрузке или коротком замыкании
- Селективная защита всех цепей нагрузки 24 В пост. тока с импульсными источниками питания
- Индикация рабочего режима и ошибок с помощью светодиодов, а также встроенных сигнальных выходов
- Сочетание возможности активного электронного ограничения тока и проверенной в автоматических выключателях функции разъединения
- Постоянное ограничение тока утечки в размере 1,8 номинального тока
Общие сведения
| Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. Параллельное подсоединение большого количества нагрузочных выходов недопустимо. |
|---|---|
| Тип монтажа | на основной элемент |
| Цвет | черный |
| Категория перенапряжения_GRP | II |
| Изоляционный материал | PPS |
| Класс воспламеняемости согласно UL 94 | V0 |

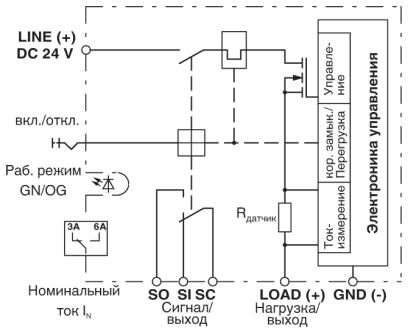

Электрические данные
| Предохранитель | электрон. |
|---|---|
| Тип предохранителя | Автомат |
| Расчетное импульсное напряжение | 0,5 кВ |
| Рабочее напряжение | 24 В DC |
| 18 В DC ... 32 В DC | |
| Номинальный ток IN | 3 A (pегулируется) |
| 6 A (pегулируется) | |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | 1000 В AC (Область срабатывания) |
| 500 В AC (Участок встраивания) | |
| 500 В AC (Сигнальный контакт цепи нагрузки) | |
| Степень загрязнения | 2 |
| Категория перенапряжения_GRP | II |
| Группа изоляционного материала | IIIa |
| Коммутационная способность ICN | активное ограничение тока |
| Ток покоя I0 | тип. 13 мА |
Размеры
| Высота | 60 мм |
|---|---|
| Ширина | 12,5 мм |
| Глубина | 70 мм |
| Высота NS 35/7,5 | 144 мм |
| Высота NS 35/15 | 151,5 мм |
| Комбинированный модуль, высота | 115 мм |
| Ширина комбинированного модуля | 38 мм |
| Комбинированный модуль, глубина | 147,5 мм |
Окружающие условия
| Степень защиты | IP30 (Область срабатывания) |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (без выпадения конденсата) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141116 |
|---|---|
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
