Артикул:
0916604
Внутрений код:
PC-916604
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,4 кб
Характеристики
Норма упаковки
—
6
Вес, шт
—
63,880 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
3 673.10 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

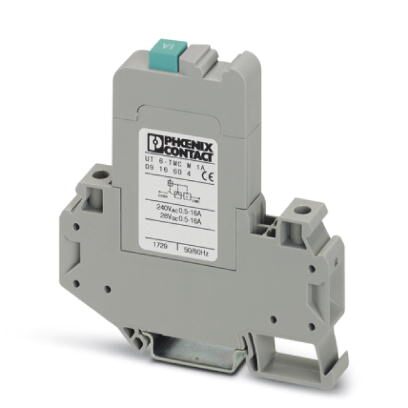

Защитный выключатель с теплоэлектромагнитным расцепителем, однополюсный, для установки на монтажную рейку
Преимущества для Вас
- Автоматические выключатели с теплоэлектромагнитными расцепителями отличаются компактной конструкцией, наличием больших площадок для маркировки и двух рядов гнезд для установки штекерных перемычек
- Большие маркировочные поля обеспечивают четкую идентификацию автоматических выключателей
- Высокая эксплуатационная готовность оборудования благодаря возврату в исходное состояние и четкой индикации состояния
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | cерый |
| Полюсов | 1 |
| Категория перенапряжения_GRP | II |
| Изоляционный материал | PA66 |
| Класс воспламеняемости согласно UL 94 | V0 |
Электрические данные
| Тип предохранителя | Автомат |
|---|---|
| Расчетное импульсное напряжение | 2,8 кВ |
| Номинальное напряжение | 240 В AC (50/60 Гц) |
| 28 В DC | |
| 240 В AC (50/60 Гц) | |
| 28 В DC | |
| Рабочее напряжение | 50 В AC ... 264 В AC (48 - 62 Гц) |
| 5 В DC ... 30,8 В DC | |
| Номинальный ток IN | 1 A |
| Расчетное импульсное напряжение Ui | 440 В AC |
| Сопротивление изоляции Riso | > 100 MΩ (Главный контакт) |
| Требуемые номиналы предохранителей | 16 A |
| Измеренная коммутационная способность короткого замыкания Icn | 200 A (240 В AC) |
| 400 A (28 В DC) | |
| Электрическая прочность | 2000 В |
| Макс. кол-во коммутационных циклов | 6000 (при 1 x In) |
| 50 (при 1,5 x In) | |
| 40 (при 6 x In) | |
| Степень загрязнения | 2 |
| Категория перенапряжения_GRP | II |
Окружающие условия
| Степень защиты | IP40 (Область срабатывания) |
|---|---|
| IP20 (Участок подсоединения) | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
Параметры подключения
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 8 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| 2 жестких провода одинакового сечения, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 4 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1,5 Нм |
| Момент затяжки, макс. | 1,8 Нм |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141116 |
|---|---|
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
