Артикул:
169353
Внутрений код:
EAT-169353
Характеристики
Кол-во фаз
—
3
Мощность
—
0,75
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
214 279.53 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

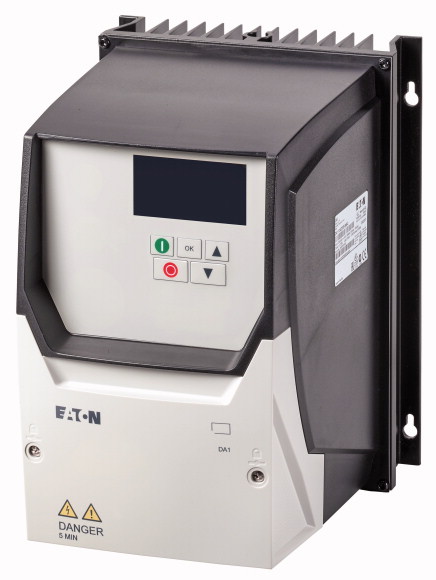

Преобразователи частоты | ||
Идентификатор типа |
DA1 | ||
Номинальное напряжение |
Ue |
230 В перем. тока, трехфазн. 240 В перем. тока, трехфазн. |
|
Выходное напряжение при Ue
|
U2 |
230 В перем. тока, трехфазн. 240 В перем. тока, трехфазн. |
|
Сетевое напряжение (50/60 Гц) |
ULN | В | 200 (-10%) - 240 (+10%) |
Расчетный рабочий ток |
|||
при перегрузке 150 % |
Ie | A | 4.3 |
Примечание |
Расчетный рабочий ток при частоте переключения от 16 кГц и температуре окружающей среды +40 °C | ||
Примечание |
Цикл перегрузки в течение 60 с каждые 600 с | ||
Соотнесенная мощность двигателя |
|||
Примечание |
для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц. | ||
Примечание |
Цикл перегрузки в течение 60 с каждые 600 с | ||
Указание |
при 230 В, 50 Гц | ||
перегрузка 150 % |
P | кВт | 0.75 |
перегрузка 150 % |
IM | A | 3.2 |
Указание |
при 220 - 240 В, 60 Гц | ||
перегрузка 150 % |
P | л.с. | 1 |
перегрузка 150 % |
IM | A | 4.2 |
Класс защиты |
IP66/NEMA 4X | ||
Интерфейс/полевая шина (встроенный) |
Шина OP (RS485)/Modbus RTU, CANopen® | ||
Подключение полевой шины (опция) |
Ethernet IP DeviceNet PROFIBUS PROFINET Modbus TCP EtherCAT |
||
оснащение |
Фильтры подавления радиопомех Тормозной прерыватель дополнительная защита печатной платы Индикация OLED |
||
Типоразмер |
FS2 | ||
Подключение к SmartWire-DT |
с модулем SmartWire-DT DX-NET-SWD2 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
Общие требования: IEC/EN 61800-2 Требования по ЭМС: IEC/EN 61800-3 Требования к безопасности: IEC/EN 61800-5-1 |
||
Сертификация |
CE, UL, cUL, RCM, UkrSEPRO, EAC | ||
Качество изготовления |
RoHS, ISO 9001 | ||
Стойкость к климатическим воздействиям |
?w | % | < 95 %, средняя относительная влажность (RH), без образования конденсата , без коррозии |
Температура окружающей среды |
|||
Эксплуатация (150 % перегрузка) |
? | °C | -10 - +40 |
Хранение |
? | °C | -40 - +60 |
степень помех радиоприема |
|||
Класс радиопомех (ЭМС) |
C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. при необходимости могут потребоваться внешние фильтры подавления радиопомех (опция). | ||
Окружение (ЭМС) |
1 и 2-е окружение согласно EN 61800-3 | ||
Максимальная длина соединительных проводов электродвигателя |
I | M | C2 C3 |
установочное положение |
вертикально | ||
Высота установки |
M |
0 - 1000 м над уровнем моря больше 1000 м с 1 % дерейтинг на 100 м макс. 4000 м |
|
Класс защиты |
IP66/NEMA 4X | ||
защита от прикосновения |
BGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук) | ||
| Цепь главного тока | |||
Подача питания |
|||
Номинальное напряжение |
Ue |
230 В перем. тока, трехфазн. 240 В перем. тока, трехфазн. |
|
Сетевое напряжение (50/60 Гц) |
ULN | В | 200 (-10%) - 240 (+10%) |
Входной ток (150 % перегрузка) |
ILN | A | 5.7 |
Структура сети |
Сети переменного тока с заземлением средней точки | ||
Частота сети |
fLN | Гц | 50/60 |
диапазон частот |
fLN | Гц | 48 - 62 |
Частота включений сети |
максимально однократно каждые 30 секунд | ||
силовая часть |
|||
функция |
Преобразователь частоты с промежуточным контуром постоянного напряжения и с инвертором IGBT | ||
Ток перегрузки (перегрузка 150 %) |
IL | A | 6.45 |
макс. пусковой ток (высокая перегрузка) |
IH | % | 200 |
Примечания по поводу макс. пускового тока |
на 4 секунды каждые 40 секунд | ||
Выходное напряжение при Ue
|
U2 |
230 В перем. тока, трехфазн. 240 В перем. тока, трехфазн. |
|
Выходная частота |
f2 | Гц | 0 - 50/60 (макс. 500) |
Частота переключения |
fPWM | кГц |
16 с возможностью регулировки 4 - 32 (слышимый) |
Режим работы |
Управление V/f Регулирование частоты вращения с компенсацией проскальзывания Бессенсорное векторное управление (SLV) на выбор: векторное управление с возвратом (CLV) |
||
Частотная разрешающая способность (заданное значение) |
?f | Гц | 0.1 |
Расчетный рабочий ток |
|||
при перегрузке 150 % |
Ie | A | 4.3 |
Примечание |
Расчетный рабочий ток при частоте переключения от 16 кГц и температуре окружающей среды +40 °C | ||
Потеря мощности |
|||
Потеря мощности при расчетном рабочем токе Ie = 150 % |
PV | W | 39.75 |
Коэффициент полезного действия |
? | % | 94.7 |
максимальный ток утечки на землю (PE) без двигателя |
IPE | мА | 1.73 |
оснащение |
Фильтры подавления радиопомех Тормозной прерыватель дополнительная защита печатной платы Индикация OLED |
||
Защитная функция |
STO (Safe Torque Off, SIL1, PLc Cat 1) | ||
Типоразмер |
FS2 | ||
Отвод двигателя |
|||
Примечание |
для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц. | ||
Примечание |
Цикл перегрузки в течение 60 с каждые 600 с | ||
Указание |
при 230 В, 50 Гц | ||
перегрузка 150 % |
P | кВт | 0.75 |
Указание |
при 220 - 240 В, 60 Гц | ||
перегрузка 150 % |
P | л.с. | 1 |
максимально допустимая длина провода |
I | M |
экранированный: 100 экранированный, с дросселем двигателя: 200 без экранирования: 150 без экранирования, с дросселем двигателя: 300 |
Кажущаяся мощность |
|||
Кажущаяся мощность при номинальном режиме 230 В |
Замыкающий контакт | кВА | 1.71 |
Кажущаяся мощность при номинальном режиме 240 В |
Замыкающий контакт | кВА | 1.79 |
Функция торможения |
|||
Тормозящий момент стандарт |
макс. 30 % MN | ||
Тормозящий момент торможения постоянным током |
с возможностью регулировки до 100 % | ||
Тормозящий момент с внешним тормозным сопротивлением |
макс. 100 % расчетного постоянного рабочего тока Ie с внешним тормозным сопротивлением | ||
минимальное внешнее тормозное сопротивление |
Rmin | ? | 100 |
Порог срабатывания для тормозного транзистора |
UDC | В | 390 В пост. тока |
| Управляющая часть | |||
внешнее управляющее напряжение |
Uc | В | 24 В пост. тока (макс. 100 мА) |
Напряжение заданного значения |
Us | В | 10 В пост. тока (макс. 10 мА) |
Аналоговые входы |
2, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА | ||
Аналоговые выходы. |
2, с возможностью настройки, 0 - 10 В, 0/4 - 20 мА | ||
Цифровые входы |
3, с возможностью настройки, макс. 30 В постоянного тока, макс. 5 при аналоговых входах без возможности настройки | ||
Цифровые выходы |
2, с возможностью настройки, 24 В пост. тока | ||
Релейные выходы |
2, с возможностью настройки, 1 замыкающий контакт и 1 переключающий контакт, 6 A (250 В, AC-1) / 5 A (30 В, DC-1) | ||
Интерфейс/полевая шина (встроенный) |
Шина OP (RS485)/Modbus RTU, CANopen® | ||
| Соответствующие элемент включения и защиты | |||
Подключение к сети |
|||
Устройство защиты (предохранитель или линейный защитный автомат) |
|||
IEC (тип B, gG), 150 % |
FAZ-B10/3 | ||
UL (класс CC или J) |
A | 10 | |
Сетевой контактор |
|||
150 % перегрузка (CT/IH, при 50 °C) |
DILM7 | ||
Сглаживающие дроссели |
|||
150 % перегрузка (CT/IH, при 50 °C) |
DX-LN3-006 | ||
Соединение промежуточной цепи |
|||
Тормозное сопротивление |
|||
10 % продолжительность включения (ED) |
DX-BR100-0K2 | ||
20 % продолжительность включения (ED) |
DX-BR100-0K4 | ||
Отвод двигателя |
|||
Дроссели двигателя |
|||
150 % перегрузка (CT/IH, при 50 °C) |
DX-LM3-005 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 4.3 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 39.75 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -10 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Frequency converter =< 1 kV (EC001857) | |||
| Electric engineering, automation, process control engineering / Electrical drive / Static frequency converter / Static frequency converter = < 1 kv (ecl@ss8.1-27-02-31-01 [AKE177011]) | |||
Mains voltage |
V | 200 - 240 | |
Mains frequency |
50/60 Hz | ||
Number of phases input |
3 | ||
Number of phases output |
3 | ||
Max. output frequency |
Hz | 500 | |
Max. output voltage |
V | 230 | |
Rated output current I2N |
A | 4.3 | |
Max. output at quadratic load at rated output voltage |
kW | 0.75 | |
Max. output at linear load at rated output voltage |
kW | 0.75 | |
With control unit |
Yes | ||
Application in industrial area permitted |
Yes | ||
Application in domestic- and commercial area permitted |
Yes | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
Yes | ||
Supporting protocol for CAN |
Yes | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
Yes | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
Yes | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
Yes | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
1 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
1 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces other |
0 | ||
With optical interface |
No | ||
With PC connection |
Yes | ||
Integrated breaking resistance |
Yes | ||
4-quadrant operation possible |
No | ||
Type of converter |
U converter | ||
Degree of protection (IP) |
IP66 | ||
Height |
mm | 231 | |
Width |
mm | 107 | |
Depth |
mm | 186 | |
Relative symmetric net frequency tolerance |
% | 5 | |
Relative symmetric net current tolerance |
% | 10 |
Апробации
| Product Standards | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking | ||
| UL File No. | E172143 | ||
| UL Category Control No. | NMMS, NMMS7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) | ||
| Degree of Protection | IEC: IP66 |
Документы
Техническая документация
225 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
