Артикул:
274092
Внутрений код:
EAT-274092
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

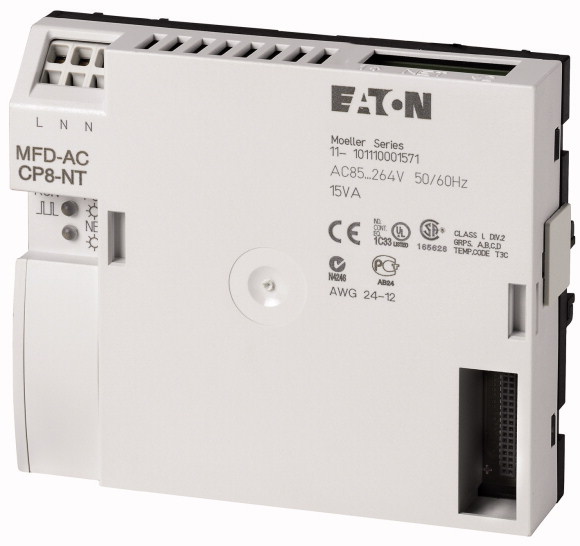

Многофункциональный дисплей MFD-Titan | ||
Основная функция |
Модули блоков питания/центральные процессорные модули | ||
Подассортимент |
Модули центрального процессора | ||
Питающее напряжение |
100 - 240 B перем. тока | ||
easyNet/easyLink |
mit easyNet |
||
Описание |
комбинируется с модулем индикации и управления MFD-80… и модулем ввода/вывода возможно расширение: цифровые/аналоговые входы/выходы и системы шин интерфейсов AS, PROFIBUS-DP, CANopen®, DeviceNet Система шин easyNet по усмотрению на борту Программная память и память маски поставка с пользовательской программой возможна с продуктом MFD-COMBINATION (код заказа 2010801) |
||
Описание |
Программная память и память маски, с easyNet | ||
Способ подключения |
Пружинные клеммы | ||
Класс защиты |
IP20 |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27 | ||
Размеры (Ш x В x Г) |
мм | 107,5 x 90 x 30 | |
Вес |
кг | 0.145 | |
Монтаж |
Установлен на крепежный стержень индикатора или на DIN-рейку согласно IEC/EN 60715 , глубина 35 мм (без индикации) | ||
| Поперечные сечения соединения | |||
одножильный |
мм2 | 0,2/4 (AWG 24 - 12) | |
тонкопроволочный с оконечной муфтой |
мм2 | 0,2/2,5 (AWG 24 - 12) | |
Стандартная отвёртка |
мм | 3.5 x 0.6 | |
| Климатические внешние условия | |||
Рабочая температура |
°C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение |
°C | - 40 - 70 | |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Колебания (IEC/EN 60068-2-6) |
Гц | ||
постоянная амплитуда 0,15 мм |
Гц | 10 - 57 | |
постоянное ускорение 2 г |
Гц | 57 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 18 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 1 | |
установочное положение |
вертикально или горизонтально | ||
| Электромагнитная совместимость (ЭМС) | |||
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) |
кВ | ||
Выход воздуха |
кВ | 8 | |
Разряд контакта |
кВ | 6 | |
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 |
V/m | 10 | |
Подавление радиочастотных помех |
EN 55011 Класс B, EN 55022 Класс B | ||
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3) |
|||
Кабель питания |
кВ | 2 | |
Сигнальные провода |
кВ | 2 | |
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) |
кВ | 2 (кабели питания симметричны, MFD-AC-CP8..) | |
Впуск согласно IEC/EN 61000-4-6 |
В | 10 | |
| Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока |
EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции |
EN 50178 | ||
| Буферизация часов реального времени | |||
Буферизация часов реального времени |
|
||
|
резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы)
|
|||
Точность часов реального времени |
с/день | тип. ±5 с/день (±0,5 ч/год) | |
| Точность воспроизведения реле времени | |||
Точность реле времени (от значения) |
% | ± 0.02 | |
Разрешение |
|||
Диапазон „S” |
мс | 5 | |
Диапазон „M:S” |
с | 1 | |
Диапазон „H:M” |
мин | 1 | |
| Остаточная память | |||
Циклы записи памяти с остаточной индукцией (минимум) |
1010 (циклы чтения/записи) | ||
| Электропитание | |||
Номинальное напряжение |
Ue | В | 100/110/115/120//230/240 перем. тока (+10/-15 %) |
Допустимый диапазон |
В перем. тока | 85 … 264 | |
Частота |
Гц | 50/60 (± 5%) | |
входной ток |
|||
при 115/120 В перем. тока 60 Гц |
мА | тип. 90 | |
при 230/240 В перем. тока 50 Гц |
мА | тип. 60 | |
Посадки напряжения |
мс | 10 | |
Потеря мощности |
|||
Потеря мощности при 24 В пост. тока |
W | 17 | |
при 115/120 В перем. тока |
VA | тип. 11 | |
при 230/240 В перем. тока |
VA | тип. 15 | |
| Сеть easyNet | |||
Абонент |
Количество | максимально 8 | |
Скорость передачи данных/удаление |
1000 кбит/с, 6 м 500 кбит/с, 25 м 250 кбит/с, 40 м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м |
||
Расстояние |
M | макс. 5 | |
Гальваническое разделение |
|||
для электропитания |
да | ||
для входов |
да | ||
для выходов |
да | ||
для интерфейса ПК, карты памяти, easyNet, easyLink |
да | ||
Заглушка шины (первая и последняя карты) |
да | ||
Техника присоединения |
RJ45, 8 полюсов |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 17 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Graphic panel (EC001412) | |||
| Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Graphic panel (HMI) (ecl@ss8.1-27-24-23-02 [BAA722010]) | |||
Supply voltage AC 50 Hz |
V | 85 - 264 | |
Supply voltage AC 60 Hz |
V | 85 - 264 | |
Supply voltage DC |
V | 0 - 0 | |
Voltage type of supply voltage |
AC | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
4 | ||
With SW interfaces |
Yes | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
Type of display |
- | ||
With colour display |
No | ||
Number of colours of the display |
0 | ||
Number of grey-scales/blue-scales of display |
0 | ||
Screen diagonal |
inch | 0 | |
Number of pixels, horizontal |
0 | ||
Number of pixels, vertical |
0 | ||
Useful project memory/user memory |
kByte | 32 | |
With numeric keyboard |
No | ||
With alpha numeric keyboard |
No | ||
Number of function buttons, programmable |
9 | ||
Number of buttons with LED |
0 | ||
Number of system buttons |
0 | ||
With touch screen |
No | ||
With message indication |
Yes | ||
With message system (incl. buffer and confirmation) |
No | ||
Process value representation (output) possible |
Yes | ||
Process default value (input) possible |
Yes | ||
With recipes |
No | ||
Number of password levels |
1 | ||
Printer output available |
No | ||
Number of online languages |
256 | ||
Additional software components, loadable |
Yes | ||
Degree of protection (IP), front side |
IP20 | ||
Operation temperature |
°C | -25 - 55 | |
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
No | ||
Suitable for safety functions |
No | ||
Width of the front |
mm | 0 | |
Height of the front |
mm | 0 | |
Built-in depth |
mm | 30 |
Апробации
| Product Standards | IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 + 2258-02 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Документы
Техническая документация
270,7 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
