Артикул:
101384
Внутрений код:
EAT-101384
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
83 583.56 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Комбинации контакторов | ||
Применение |

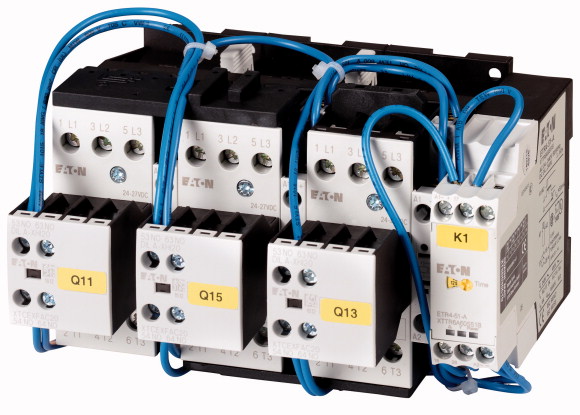

Комбинации контакторов для запуска двигателя в режиме звезда-треугольник | ||
Принадлежности |
сборка звезда-треугольник SDAINL | ||
Категория применения |
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы | ||
|
|||
Примечание |
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||
Описание |
Частота коммутаций: макс. 30 включений в час | ||
Расчетный рабочий ток |
|||
AC-3 |
|||
380 B 400 B |
Ie | A | 45 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц |
|||
AC-3 |
|||
220 B 230 B |
P | кВт | 11 |
380 B 400 B |
P | кВт | 22 |
500 В |
P | кВт | 30 |
660 B 690 B |
P | кВт | 22 |
макс. время переключения |
с | 20 | |
Управляющее напряжение |
400 V 50 Hz | ||
Род тока: перем. ток/пост. ток |
Питание перем. тока | ||
Отдельные компоненты комбинации |
|||
Сетевой контактор Q11 |
Тип |
DILM25-10 + DILA-XHI20 |
|
Контактор для соединения треугольником Q15 |
Тип |
DILM25-01 + DILA-XHI20 |
|
Контактор для соединения звездой Q13 |
Тип |
DILM17-01 + DILA-XHI20 |
|
Реле времени K1 |
Тип | ETR4-51 | |
| свободные вспомогательные контакты | |||
| Q11
|
|||
| Q13
|
|||
| Q15
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 45 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 4.1 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 12.4 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 4.7 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 60 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Combination of contactors (EC000010) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Combination of contactor (ecl@ss8.1-27-37-10-09 [AGZ572011]) | |||
Function |
Star-delta contactor | ||
Rated control supply voltage Us at AC 50HZ |
V | 400 - 400 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Voltage type for actuating |
AC | ||
Rated operation current Ie at AC-3, 400 V |
A | 45 | |
Rated operation power at AC-3, 400 V |
kW | 22 | |
Type of electrical connection of main circuit |
Screw connection | ||
Degree of protection (IP) |
IP00 |
