Принадлежности |

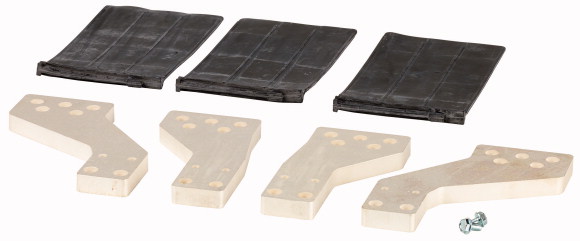

Расширение ширины подключения | ||
Описание |
Пять отверстий | ||
Количество проводников |
4-полюсн. | ||
Номинальный ток |
In | A | 1600 |
Применяемое для |
NZM4-4, N4-4 | ||
Поперечные сечения соединения |
|||
Тип провода |
|||
Медный/алюминиевый кабель |
Медные кабельные наконечники | ||
Поперечные сечения соединения |
|||
тонкопроволочный |
мм2 |
4 x 300 6 x 95 - 240 |
|
AWG/kcmil |
мм2 |
4 x 600 6 x 000 - 500 |
|
Поперечные сечения соединения |
|||
Медная полоса Количество сегментов x ширина x толщина сегмента |
мм2 | макс. (2 x) 10 x 80 x 1,0 | |
Медная шина, ширина x толщина |
Ширина | мм | макс. (2 x) 80 x 10 |
| указания Тип включает в себя детали для верхней и нижней стороны выключателя для 3- или 4-полюсных выключателей. Пять отверстий, например, для до 9 кабельных наконечников на фазу. Возможна установка на выключатель с винтовым соединением. Разделитель фаз входит в комплект поставки. Межцентровое расстояние между полюсами 95 мм Возможность установки для трансформатора тока шириной до 130 мм при ширине шины 80 мм. Имеются отверстия диаметром 4 мм для подключения контрольного провода. Имеется отверстие для большой крышки NZM4(-4)-XKSAV. |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Connection vane/phase spreader (EC002019) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss8.1-27-37-13-05 [ACN990009]) | |||
Suitable for number of poles |
4 |
