Артикул:
259608
Внутрений код:
EAT-259608
Дилерский сертификат
56 кб
Техническая документация
160,7 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
34 530.25 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Расцепители минимального напряжения | ||
Принадлежности |
Расцепитель минимального напряжения с опережающим вспомогательным контактом | ||
Стандарт/сертификат |
UL/CSA, IEC | ||
Типоразмер |
NZM2/3 | ||
Описание |

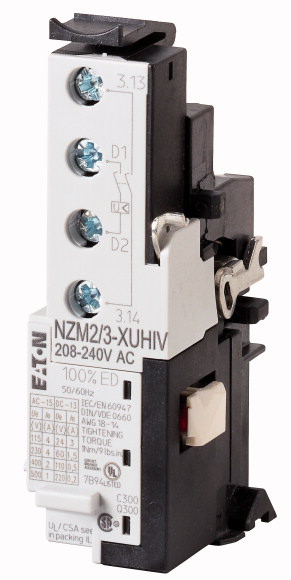

Расцепитель минимального напряжения с 2 опережающими вспомогательными контактами, например, для опережающего подключения расцепителя минимального напряжения при использовании главного выключателя, а также для схем блокировки и сброса нагрузки. Применяется для устройств аварийного выключения в сочетании с аварийным нажимным выключателем. Если расцепитель минимального напряжения обесточен, надежно предотвращается прикосновение к главным контактам выключателя при попытке включения. Опережение вспомогательных контактов при включении и выключении (ручное управление): около 20 мс. Расцепитель минимального напряжения не устанавливается одновременно с опережающим вспомогательным контактом NZM…-XHIV… или расцепителем рабочего тока NZM…-XA…. Не используется в комбинации с дистанционным приводом NZM…-XR…. |
||
Способ подключения |
с винтовым соединением | ||
Вспомогательный контакт |
с 2 опережающими вспомогательными контактами | ||
Номинальное управляющее напряжение |
Us | В | 110 - 130 V DC |
Применяемое для |
NZM2(-4), N(S)2(-4) NZM3(-4), N(S)3(-4) |
Технические характеристики
| Расцепители минимального напряжения | |||
Номинальное управляющее напряжение источника питания |
Us | В | |
Переменное напряжение |
Us | В перем. тока | 24 - 600 |
постоянное напряжение |
Us | В пост. тока | 12 - 250 |
Номинальное управляющее напряжение |
Us | В | 110 - 130 V DC |
Рабочий диапазон |
|||
Напряжение отпускания |
x Us | 0.35 - 0.7 | |
Напряжение натяжения |
x Uc | 0.85 - 1.1 | |
потребляемая мощность |
|||
Переменное напряжение |
|||
Мощность трогания, перем. ток |
VA | 1.5 | |
Мощность удержания переменного тока |
VA | 1.5 | |
постоянное напряжение |
x Us | ||
Мощность трогания, пост. ток |
W | 0.8 | |
Мощность удержания постоянного тока |
W | 0.8 | |
Максимальное время открытия (время реакции вплоть до открытия главных контактов) |
мс | 19 | |
Минимальная длительность команд |
мс | 10 - 15 | |
| Поперечные сечения соединения | |||
одно-/тонкопроволочный, с оконечной муфтой |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
| AWG |
1 x (18 - 14) 2 x (18 - 14) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Under voltage coil (EC001022) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Undervoltage trip (ecl@ss8.1-27-37-04-17 [AKF015010]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 110 - 130 | |
Voltage type for actuating |
DC | ||
Type of electric connection |
Screw connection | ||
Number of contacts as normally open contact |
2 | ||
Number of contacts as normally closed contact |
0 | ||
Number of contacts as change-over contact |
0 | ||
Delayed |
No | ||
Suitable for power circuit breaker |
Yes | ||
Suitable for off-load switch |
Yes | ||
Suitable for motor safety switch |
No | ||
Suitable for overload relay |
No |
