Описание |

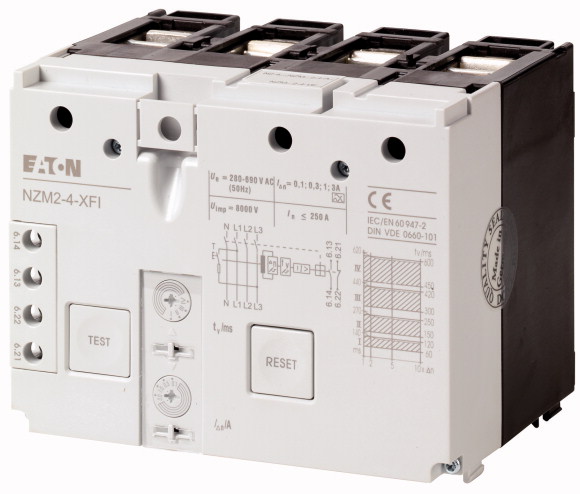

Расцепитель тока утечки согл. IEC/EN 60947-2 Не проверен UL/CSA Подходит для использования в трех- и однофазных системах. Чувствительный к импульсным токам по принципу суммы токов Для 4-полюсных автоматических выключателей NZM1-4 и силовых разъединителей N1-4 В зависимости от сетевого напряжения Ue = 200...415 В 50/60 Гц |
||
графические условные обозначения |
|
||
Применяемое для |
|||
Применяемое для |
NZM2-4 N2-4 |
||
Полюсы |
4-полюсн. | ||
|
указания Вспомогательные контактные модули (встроены 1 замыкающий контакт, 1 размыкающий контакт) сбрасываются с помощью кнопки сброса. Не в комбинации со штекерной техникой, изолированным корпусом или комплектом для сборки главного выключателя для встраивания в боковую стенку с монтажным уголком. Расчетная предельная разрывная способность при коротком замыкании определяется встроенным NZM2. При использовании силового разъединителя N2 с помощью входного предохранителя ? Технические данные. |
Технические характеристики
| Электрический | |||
Стандарты и предписания |
IEC/EN 60947-2 IEC/EN 60947-2 Приложение B |
||
Чувствительность |
чувствительный к импульсным токам по принципу суммы токов (тип A) | ||
Мин. рабочее напряжение |
Ue | В | |
для регистрации токов утечки, тип A/AC |
не зависят от сетевого напряжения | ||
Пригодность для применения |
в трех- и однофазных системах | ||
Номинальное напряжение |
Ue | В перем. тока | 280…690 |
Номинальная частота |
f | Гц | 50/60 |
Количество полюсов |
4-полюсн. | ||
Диапазон изменения номинального расчетного тока |
In | A | 15…250 |
Расчетные токи утечки |
I?n | A | 0.1…0.3…1…3 |
Диапазон учёта тока утечки |
50/60 Гц | ||
Включающая и отключающая способность расчетного тока при коротком замыкании |
I?m | A | = ICU |
Удароустойчивость (IEC 60068-2-27) |
20 (импульс полусинуса 20 мс) | ||
Механический срок службы (из него 50 % с током утечки) |
Переключения |
2 000
|
|
| Механический | |||

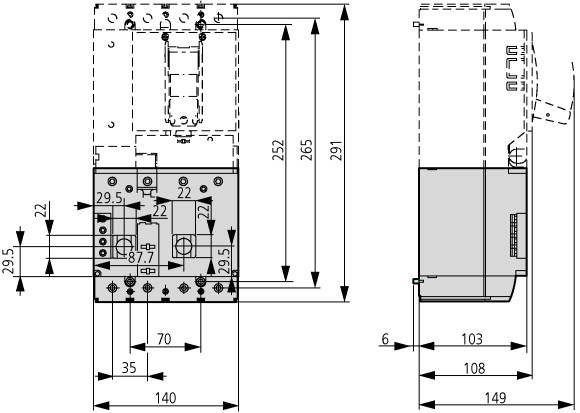

Монтажный размер колпачков |
мм | 96 | |
Монтаж |
по нижнему краю | ||
установочное положение |
вертикально и 90° во всех направлениях | ||
Подача питания |
|||
| любая | |||
Класс защиты |
в зоне блока управления IP20 | ||
Температура окружающей среды |
-25 - +70 | ||
Возможность опломбирования |
да, ручки настройки | ||
Поперечные сечения соединения |
|||
тонкопроволочный без оконечной муфты |
мм2 | wie NZM2 Standardanschluss | |
тонкопроволочный с оконечной муфтой |
мм2 | как стандартное подключение NZM2 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 280 - 690 | |
Rated control supply voltage Us at AC 60HZ |
V | 280 - 690 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Rated fault current |
A | 0.1 - 3 | |
Max. power on-delay time |
ms | 100 | |
Delay adjustable |
Yes | ||
Max. rated operation voltage Ue |
V | 690 |
