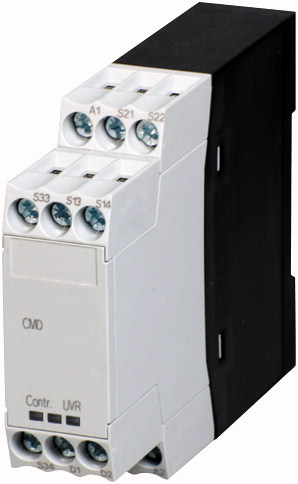

Артикул:
106170
Внутрений код:
EAT-106170
Дилерский сертификат
56 кб
Техническая документация
180,1 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
39 970.06 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947 UL CSA |
||
Механический срок службы |
|||
Управляется постоянным током DC |
Переключения | x 106 | 3 |
максимальная частота коммутаций |
S/h | ||
Расчетная эксплуатационная мощность AC-1 500 В |
Переключения | x 106 | 9000 |
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
Хранение |
°C | - 40 - 80 | |
разомкнут |
°C | -5 - +50 | |
установочное положение |
любая | ||
Удароустойчивость (IEC/EN 60068-2-27) |
|||
Импульс полусинуса 10 мс |
|||
Замыкающие контакты |
g | 4 | |
Размыкающие контакты |
g | 4 | |
Класс защиты |
IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес |
кг | 0.13 | |
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 |
1 x (0,5…2,5) 2 x (0,5…1,5) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,5…2,5) 2 x (0,5…1,5) |
|
одно- или многожильные |
AWG | Одинарный 20 - 14/Двойной 20 - 16 | |
Длина зачистки |
мм | 6 | |
Соединительный винт |
M3,5 | ||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм |
0.8 x 5.5 1 x 6 |
|
макс. начальный пусковой момент |
Нм | 1.2 | |
| Контакты | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 800 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 100 |
Номинальное напряжение |
Ue | В | 24 пост. тока |
Стойкость к коротким замыканиям без сваривания |
|||
защита от короткого замыкания, макс. предохранитель |
|||
500 В |
A gG/gL | 2 | |
| Механические приводы | |||
Безопасность по напряжению |
|||
Напряжение натяжения |
x Us | ||
Работа от перем. тока |
В перем. тока | ||
| втягивание | x Uc | 0.85 - 1.1 | |
Управляется постоянным током DC |
втягивание | x Uc | |
| втягивание | x Uc | 0.85 - 1.1 | |
потребляемая мощность |
|||
Перем. ток (AC) |
Удержание | W | 4 |
Управляется постоянным током DC |
Втягивание = удержание | W | 4 |
Продолжительность включения |
% продолжительность включения | 100 | |
Время изменения контакта |
|||
CMD |
tu | мс | < 100 |
| указания | |||
|
Указания Для расчётного рабочего тока DC-13 действует правило: условия включения и выключения по DC-13, Л/П постоянно в соответствии с данными Для защиты от короткого замыкания макс. плавкого предохранителя действует правило: диаграммы зависимости тока от времени согласно вкладышу "Плавкие предохранители" (по запросу) Для напряжения трогания при воздействии постоянного тока действует правило: Только постоянное напряжение, трёхфазный мостовой выпрямитель или выровненное выпрямление двухполупериодной мостовой схемы |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 2.29 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -5 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Contactor relay (EC000196) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Contactor relay (ecl@ss8.1-27-37-10-01 [AAB716011]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 24 - 24 | |
Voltage type for actuating |
DC | ||
Rated operation current Ie , 400 V |
A | 0 | |
Connection type auxiliary circuit |
Screw connection | ||
Mounting method |
DIN rail | ||
Interface |
No | ||
Number of auxiliary contacts as normally closed contact |
1 | ||
Number of auxiliary contacts as normally open contact |
1 | ||
Number of auxiliary contacts as normally closed contact, delayed switching |
0 | ||
Number of auxiliary contacts as normally open contact, leading |
0 | ||
With LED indication |
Yes | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Manual operation possible |
No |
