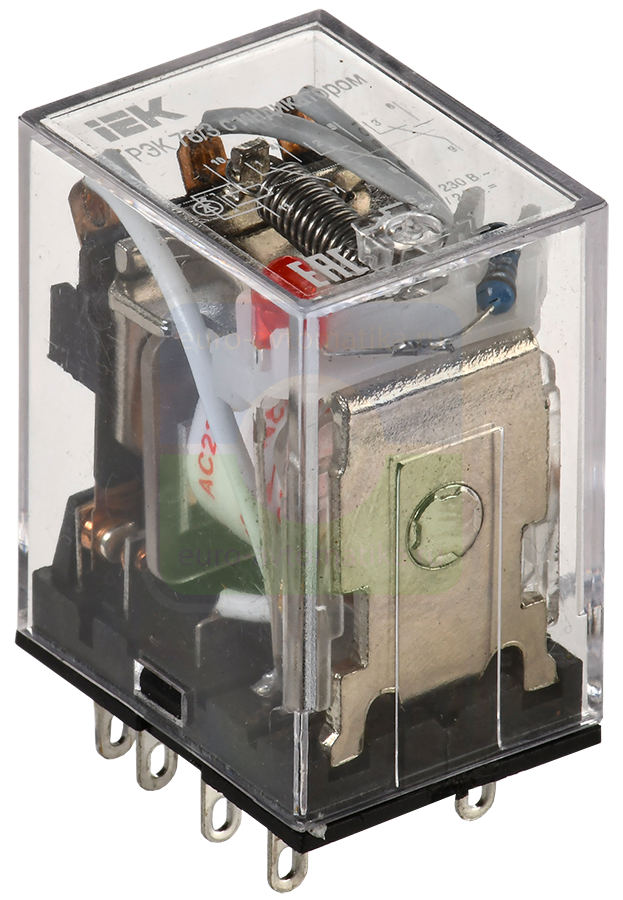

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
- Применение серебросодержащих контактов увеличивает их долговечность.
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
| Тип напряжения управления | Переменный (AC) |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Количество переключающих контактов | 3 |
| Номин ток, А | 5 |
| Тип переключающих контактов | Прочее |
| Кол-во групп переключающих контактов | 3 |
| С сигнальной лампой - индикатором | Да |
| Тип присоед разъема | PPM78/3 |
| Тип подключения | Плоское разъёмное соединение |
| Ток потребляемый катушкой при DC 24 В, мА | 40.0 |
| В комплекте с розеткой | Нет |
| Высота, мм | 42 |
| Тип управления или переключения | Моностабильное |
| Номин раб напряжение AC контактов, В | 230 |
| Мощность катушки управления при DC 24 В, Вт | 1.0 |
| Номин раб напряжение DC контактов, В | 24 |
| Мощность катушки управления при AC 230 В, ВА | 1.7 |
| С перекидными контактами | Нет |
| Со съемными зажимами | Нет |
| Глубина, мм | 27 |
| Ток потребляемый катушкой при AC 12 В, мА | 115.0 |
| Сопротивление изоляции, мОм | ≥ 100 |
| Климатическое исполнение | У2.1 |
| Мощность катушки управления при DC 12 В, Вт | 0.9 |
| Кол-во нормально замкнутых - НЗ контактов | 3 |
| Ширина, мм | 20.5 |
| Полюсность | Определенная полюсность |
| Ток потребляемый катушкой при DC 12 В, мА | 75.0 |
| Температура эксплуатации, °C | -45...40 |
| Мощность катушки управления при AC 24 В, ВА | 1.6 |
| Электр износостойкость, циклов | ≥ 10^5 |
| Мощность катушки управления при AC 12 В, ВА | 1.4 |
| Мех износостойкость, циклов | ≥ 10^7 |
| Ток потребляемый катушкой при AC 230 В, мА | 7.5 |
| Ток потребляемый катушкой при AC 24 В, мА | 65.0 |
| Степень защиты - IP | IP40 |
| Кол-во норм разомкнутых - НО контактов | 3 |
