Артикул:
LV438529
Внутрений код:
SE-LV438529
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
122,5 кб
Характеристики
Номинальный ток, А
—
630
Количество полюсов
—
4
Максимальная отключающая способность, кА
—
100
Номинальное напряжение АС, В
—
690
Вид
—
Автоматический выключатель
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | Compact |
|
|---|---|---|

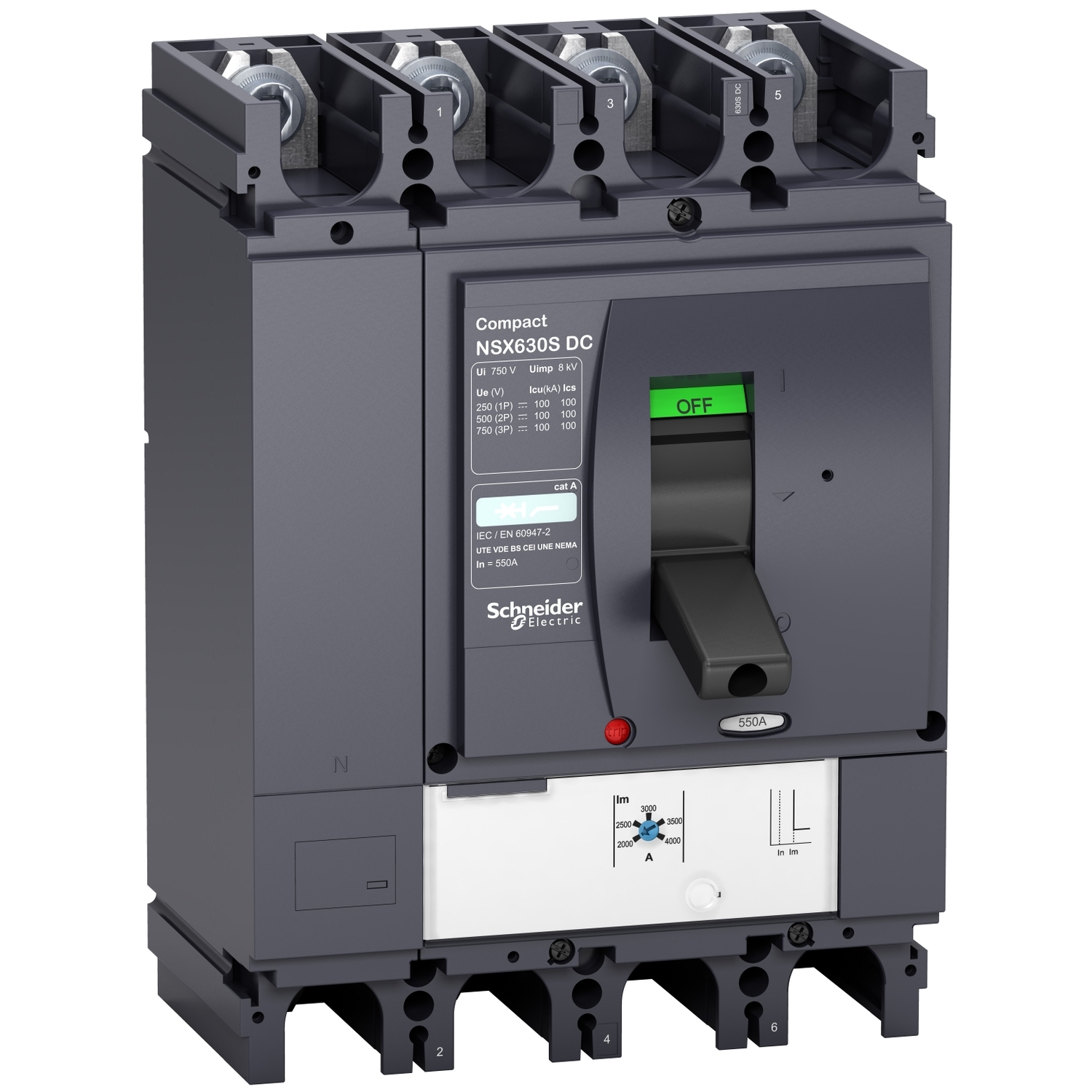

| наименование изделия | Compact NSX DC |
|
| тип устройства или его аксессуаров | Автоматический выключатель |
|
| краткое название устройства | Compact NSX630S DC |
|
| область применения | Распределение |
|
| описание полюсов | 4P |
|
| описание защищенных полюсов | 4t |
|
| положение нейтрали | Слева |
|
| тип сети | Постоянный ток |
|
| [In] номинальный ток | 550 A ( 40 °C ) |
|
| [Ui] номинальное напряжение изоляции | 800 В постоянный ток IEC 60947-2 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с IEC 60947-2 |
|
| [Ue] номинальное рабочее напряжение | 750 V постоянный ток в соответствии с IEC 60947-2 |
|
| breaking capacity code | S (100 кА) постоянный ток |
|
| отключающая способность | 100 кА Icu в 250 V постоянный ток 1P в соответствии с IEC 60947-2 100 кА Icu в 48/125 V постоянный ток 1P в соответствии с IEC 60947-2 100 кА Icu в 500 V постоянный ток 2P в соответствии с IEC 60947-2 100 кА Icu в 750 V постоянный ток 3P в соответствии с IEC 60947-2 |
|
| [Ics] номинальная рабочая отключающая способность | Ics 100 кА 250 V постоянный ток в соответствии с IEC 60947-2 Ics 100 кА 48/125 V постоянный ток в соответствии с IEC 60947-2 Ics 100 кА 500 V постоянный ток в соответствии с IEC 60947-2 Ics 100 кА 750 V постоянный ток в соответствии с IEC 60947-2 |
|
| соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2 |
|
| категория применения | Категория А |
|
| наименование блока управления | MP2 |
|
| технология блока контроля и управления | Магнитный |
|
| номинальный ток расцепителя | 1250...2500 A |
|
| типы реализуемых защит | Защита от перегрузки (тепловая) L Защита от короткого замыкания (электромагнитный расцепитель) I |
|
| степень загрязнения | 3 в соответствии с IEC 60947 |
| способ управления | Тумблер |
|
|---|---|---|
| исполнение выключателя | Стационарный |
|
| монтажная опора | Задняя монтажная панель |
|
| присоединение с верхней стороны | Передний |
|
| соединение с нижней стороны | Передний |
|
| вспом. контакты, доступные на каждом контакторе | Без |
|
| механическая износостойкость | 5000 циклы |
|
| электрическая износостойкость | 1000 циклы 250 V постоянный ток In в соответствии с IEC 60947-2 1000 циклы 500 V постоянный ток In в соответствии с IEC 60947-2 1000 циклы 750 V постоянный ток In в соответствии с IEC 60947-2 2000 циклы 250 V постоянный ток In/2 в соответствии с IEC 60947-2 2000 циклы 500 V постоянный ток In/2 в соответствии с IEC 60947-2 2000 циклы 750 V постоянный ток In/2 в соответствии с IEC 60947-2 |
|
| шаг соединения | 45 мм |
|
| локальная индикация | Прямая индикация положения контакта |
|
| ток срабатывания электромагнитного расцепителя | 1250...2500 А |
|
| уставка защиты нейтрали | Нет защиты |
|
| диапазон уставок мгновенной защиты типа Ii | Регулируемая |
|
| уставка тока мгновенного срабатывания | 1250 ... 2500 А |
|
| высота | 225 мм |
|
| ширина | 185 мм |
|
| глубина | 110 мм |
| стандарты | EN/IEC 60947 |
|
|---|---|---|
| сертификация продукта | CCC EAC |
|
| степень защиты IP | IP40 в соответствии с IEC 60529 |
|
| степень защиты IK | IK07 в соответствии с EN 50102 |
|
| рабочая температура окружающей среды | -25...70 °C |
|
| температура окружающей среды при хранении | -50...85 °C |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта | Не требует специальных действий для утилизации |
| Период | 18 месяцев 18 months |
|---|
