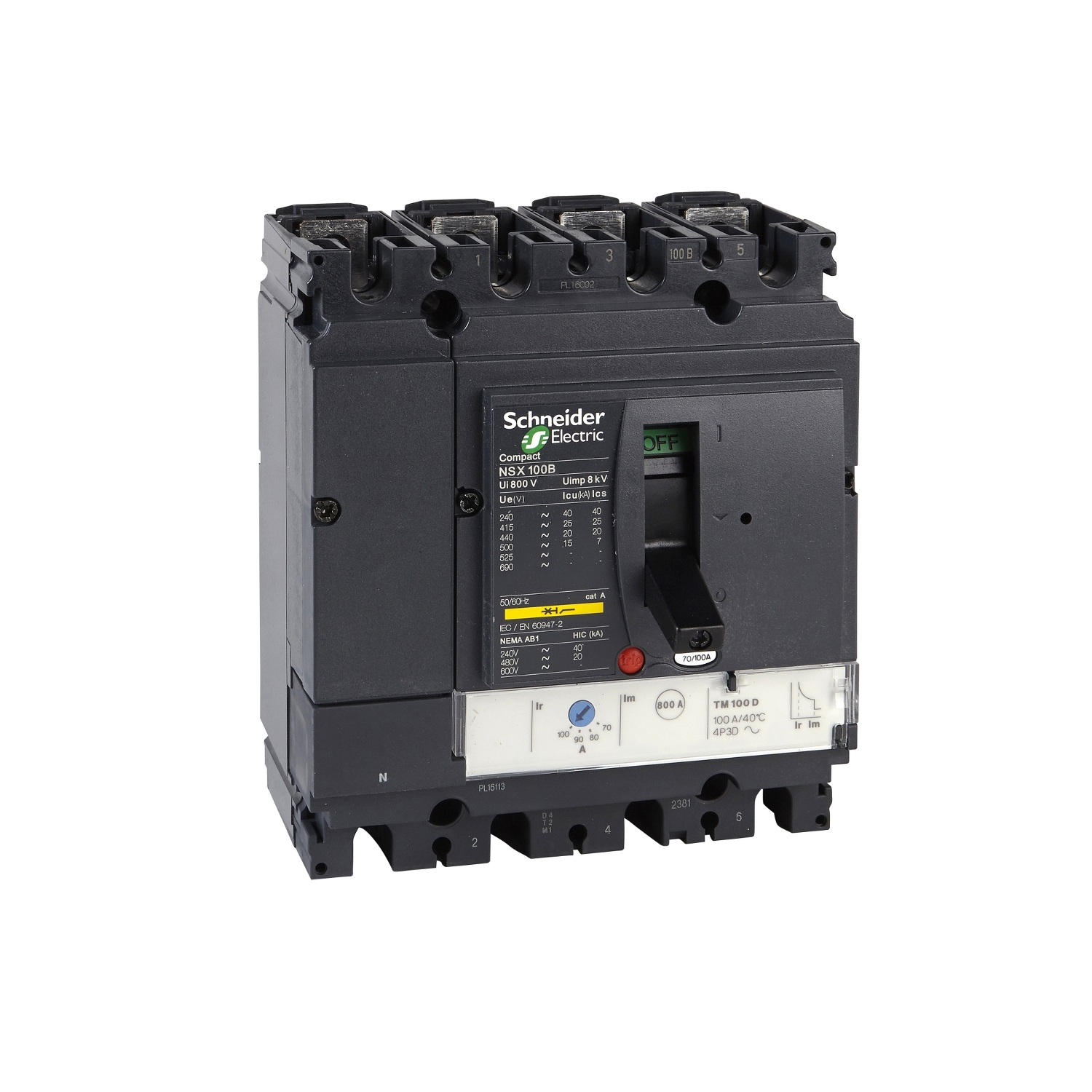

Артикул:
LV429564
Внутрений код:
SE-LV429564
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Номинальный ток, А
—
40
Количество полюсов
—
4
Максимальная отключающая способность, кА
—
25
Номинальное напряжение АС, В
—
690
Вид
—
Автоматический выключатель
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | Compact |
|
|---|---|---|
| наименование изделия | Compact NSX |
|
| тип устройства или его аксессуаров | Автоматический выключатель |
|
| краткое название устройства | Compact NSX100B |
|
| область применения | Распределение |
|
| описание полюсов | 4P |
|
| описание защищенных полюсов | 3t |
|
| положение нейтрали | Слева |
|
| тип сети | Переменный ток |
|
| частота сети | 50/60 Гц |
|
| [In] номинальный ток | 100 А ( 40 °C ) |
|
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 50/60 Гц |
|
| breaking capacity code | B (25 кА) переменный ток |
|
| отключающая способность | 25 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| [Ics] номинальная рабочая отключающая способность | Ics 20 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 25 кА 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 40 кА 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 7.5 кА 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| соответствие требованиям по изоляции | Да в соответствии с EN 60947-2 Да в соответствии с IEC 60947-2 |
|
| категория применения | Категория А |
|
| наименование блока управления | TM-D |
|
| технология блока контроля и управления | Термомагнитный |
|
| защитные функции блока управления | LI |
|
| номинальный ток расцепителя | 40 А ( 40 °C ) |
|
| типы реализуемых защит | Защита от перегрузки (тепловая) L Защита от короткого замыкания (электромагнитный расцепитель) I |
|
| степень загрязнения | 3 в соответствии с IEC 60664-1 |
| способ управления | Тумблер |
|
|---|---|---|
| исполнение выключателя | Стационарный |
|
| монтажная опора | Задняя монтажная панель |
|
| присоединение с верхней стороны | Передний |
|
| соединение с нижней стороны | Передний |
|
| механическая износостойкость | 50000 циклы |
|
| электрическая износостойкость | 10000 циклы 690 V In в соответствии с IEC 60947-2 20000 циклы 690 V In/2 в соответствии с IEC 60947-2 30000 циклы 440 V In в соответствии с IEC 60947-2 50000 циклы 440 V In/2 в соответствии с IEC 60947-2 |
|
| шаг соединения | 35 мм |
|
| локальная индикация | Прямая индикация положения контакта |
|
| уставка защиты нейтрали | Нет защиты 3t |
|
| уставка защиты с длительной задержкой срабатывания Ir | Регулируемый |
|
| [Ir] уставка тока срабатывания защиты от перегрузки | 0,7...1 x In |
|
| тип регулировки выдержки времени срабатывания при перегрузке | Фиксированный |
|
| [tr] регулируемая уставка времени защиты от перегрузки | 15 с 6 x Ir 120...400 с 1,5 x In |
|
| диапазон уставок защиты от короткого замыкания Isd | Фиксированный |
|
| [Isd] уставка тока срабатывания при коротком замыкании | 500 A |
|
| тип уставки времени срабатывания защиты при коротком замыкании | Фиксированный |
|
| высота | 161 мм |
|
| ширина | 140 мм |
|
| глубина | 86 мм |
|
| масса продукта | 2,4 кг |
| категория перенапряжения | Класс II |
|
|---|---|---|
| класс защиты от поражения электрическим током | Класс II |
|
| стандарты | EN/IEC 60947 |
|
| сертификация продукта | CCC Морское исполнение EAC |
|
| степень защиты IP | IP40 в соответствии с IEC 60529 |
|
| степень защиты IK | IK07 в соответствии с IEC 62262 |
|
| рабочая температура окружающей среды | -35...70 °C |
|
| температура окружающей среды при хранении | -55...85 °C |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | Доступно |
|
| Инструкция по утилизации продукта | Доступно |
| Период | 18 месяцев 18 months |
|---|
