Артикул:
34422
Внутрений код:
SE-34422
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Номинальный ток, А
—
630
Количество полюсов
—
4
Максимальная отключающая способность, кА
—
50
Номинальное напряжение АС, В
—
690
Вид
—
Автоматический выключатель
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | Compact |
|
|---|---|---|
| серия продукта | NS630b...1600 |
|
| тип устройства или его аксессуаров | Автоматический выключатель |
|

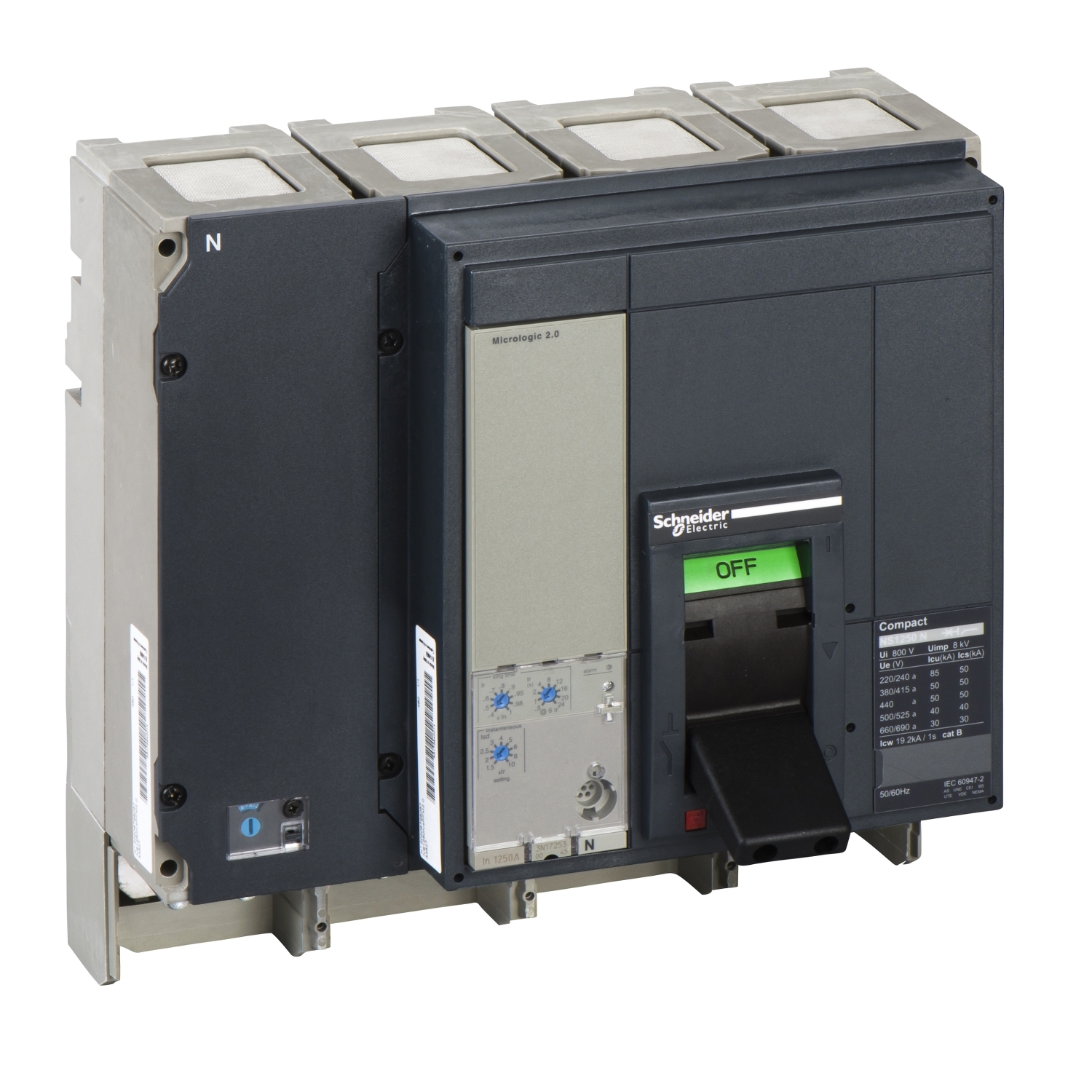

| краткое название устройства | Compact NS630bN |
|
| область применения | Распределение |
|
| описание полюсов | 4P |
|
| описание защищенных полюсов | 4t |
|
| положение нейтрали | Слева |
|
| тип сети | Переменный ток |
|
| код отключающей способности | N |
|
| соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2 |
|
| категория применения | Category B |
|
| наименование блока управления | Micrologic 5.0 E |
|
| технология блока контроля и управления | Электронный |
|
| номинальный ток расцепителя | 630 А ( 50 °C ) |
| частота сети | 50/60 Гц |
|
|---|---|---|
| способ управления | Поворотная рукоятка Тумблер |
|
| исполнение выключателя | Стационарный |
|
| монтажная опора | Задняя монтажная панель |
|
| присоединение с верхней стороны | Передний |
|
| соединение с нижней стороны | Передний |
|
| (In) номинальный ток до 65 °C | 630 А ( 50 °C ) |
|
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с IEC 60947-2 |
|
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| номинал ТТ автоматического выключателя | 630 А |
|
| отключающая способность | 50 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 kA Icu at 500/525 V AC 50/60 Hz conforming to IEC 60947-2 |
|
| [Ics] номинальная рабочая отключающая способность | Ics 30 кА 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 40 кА 500/525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 50 кА 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 50 кА 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 50 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| вспом. контакты, доступные на каждом контакторе | 1 Н.О./Н.З. |
|
| механическая износостойкость | 10000 циклы |
|
| электрическая износостойкость | 2000 циклы IEC 60947-2 690 V In переменный ток 50/60 Гц 4000 циклы IEC 60947-2 690 V In/2 переменный ток 50/60 Гц 5000 циклы IEC 60947-2 440 V In переменный ток 50/60 Гц 6000 циклы IEC 60947-2 440 V In/2 переменный ток 50/60 Гц |
|
| локальная индикация | Прямая индикация положения контакта |
|
| [Icw] Номинальный кратковременно выдерживаемый ток | 19.2 кА |
|
| установка защиты нейтрали | Ir |
|
| защитные функции блока управления | LSI |
|
| типы реализуемых защит | Мгновенная защита от короткого замыкания Защита от перегрузки (с длительной выдержкой времени) Защита от короткого замыкания с малой выдержкой времени |
|
| уставка защиты с длительной задержкой срабатывания Ir | Регулируемый |
|
| [Ir] уставка тока срабатывания защиты от перегрузки | 0,4...1 x In |
|
| тип регулировки выдержки времени срабатывания при перегрузке | 9 регулируем. настроек |
|
| [tr] регулируемая уставка времени защиты от перегрузки | 0.5...24 s 6 x Ir 0.7...16.6 с 7,2 x Ir 12.5...600 с 1,5 x Ir |
|
| тепловая память | 20 mn |
|
| диапазон уставок защиты от короткого замыкания Isd | 9 регулируем. настроек |
|
| [Isd] уставка тока срабатывания при коротком замыкании | 1.5...10 x Ir |
|
| тип уставки времени срабатывания защиты при коротком замыкании | Регулируемая |
|
| [tsd] диапазон регулировки времени срабатывания при коротком замыкании | 0.02...0.5 с |
|
| [tsd] диапазон регулирования уставки времени задержки срабатывания защиты от КЗ | 0.1...0.4 s I²t=on 0...0.4 s I²t=off |
|
| диапазон уставок мгновенной защиты типа Ii | Регулируемая |
|
| уставка тока мгновенного срабатывания | 2...15 x In OFF |
|
| встроенная мгновенная защита | 40 кА |
|
| логическая селективность ZCI | С |
|
| тип дисплея | ЖК дисплей |
|
| тип измерений | Счетчик энергии |
|
| высота | 327 мм |
|
| ширина | 280 мм |
|
| глубина | 147 мм |
| стандарты | IEC 60947-2 |
|
|---|---|---|
| сертификация продукта | ASEFA ASTA |
|
| power losses | 10 Вт |
|
| степень защиты IP | IP40 в соответствии с IEC 60529 |
|
| степень защиты IK | IK07 в соответствии с EN 50102 |
|
| степень загрязнения | 3 в соответствии с IEC 60947 |
|
| рабочая температура окружающей среды | -25...70 °C |
|
| температура окружающей среды при хранении | -50...85 °C |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
