Артикул:
ATS48C66YS338
Внутрений код:
SE-ATS48C66YS338
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
99,8 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

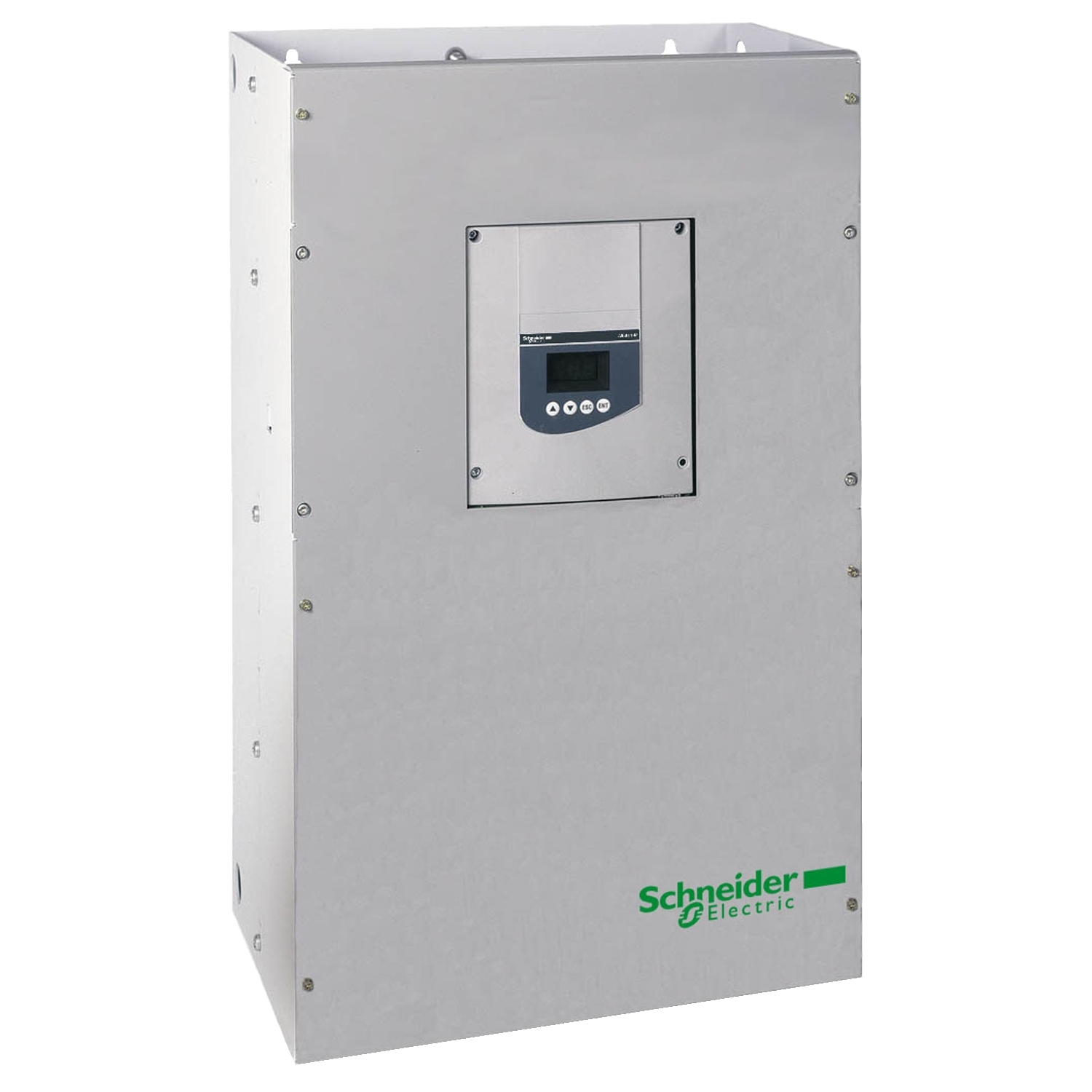

| серия продукта | Altistart 48 |
|
|---|---|---|
| тип устройства или его аксессуаров | Устройство плавного пуска |
|
| назначение изделия | Асинхронные электродвигатели |
|
| специальная область применения продукта | Heavy duty industry and pumps |
|
| краткое название устройства | ATS48 |
|
| исполнение | Увеличивая толщину покрытия на плате питания |
|
| напряжение источника питания | 208...690 В (- 15...10 %) |
|
| мощность двигателя, кВт | 160 кВт в 230 В для работы в сложных условиях 315 кВт в 400 В для работы в сложных условиях 355 кВт в 400 В для стандартных приложений 355 кВт в 440 В для работы в сложных условиях 400 кВт в 440 В для стандартных приложений 400 кВт в 500 В для работы в сложных условиях 400 кВт в 525 В для работы в сложных условиях 560 кВт в 660 V для работы в сложных условиях 560 кВт в 690 В для работы в сложных условиях 630 кВт в 660 V для стандартных приложений 630 кВт в 690 В для стандартных приложений |
|
| мощность двигателя, л.с. | 200 лс в 208 В для стандартных приложений 200 лс в 230 В для работы в сложных условиях 250 лс в 230 В для стандартных приложений 400 лс в 460 В для работы в сложных условиях 500 лс в 460 В для стандартных приложений 500 лс в 575 В для работы в сложных условиях 600 лс в 575 В для стандартных приложений |
|
| рассеиваемая мощность, Вт | Для стандартных приложений 1731 Вт Для стандартных приложений 1958 Вт |
|
| категория применения | AC-53A |
|
| тип пуска | Пуск с контролем момента (токограничение 5 In) |
|
| номинал пускателя IcL | 660 А (соединение в линии питания двигателя) для работы в сложных условиях 660 A (connection in the motor supply line) for standard applications |
|
| степень защиты IP | IP00 |
| стиль сборки | С радиатором |
|
|---|---|---|
| доступные функции | Внешний байпас (опциональн.) |
|
| пределы напряжения питания | 177...759 В |
|
| частота сети питания | 50...60 Hz (- 5...5 %) |
|
| ограничения источников питания | 47,5...63 Гц |
|
| соединение устройства | В линии питания двигателя |
|
| заводская настройка тока | 590 А |
|
| напряжение цепи управления | 110 - 15 % ... 230 + 10 %, 50/60 Hz |
|
| потребление цепи управления | 80 W |
|
| количество дискретных выходов | 2 |
|
| тип дискретного выхода | (LO1) логический выход 0 В конфигурируемые общие (LO2) логический выход 0 В конфигурируемые общие (R1) релейные выходы реле аварии нет (R2) релейные выходы конец пуска реле нет (R3) релейные выходы двигатель запитан нет |
|
| сверхмалая абсолютная погрешность на выходе | +/- 5 % |
|
| минимальный коммутируемый ток | Релейные выходы 10 мА в 6 В пост. ток |
|
| макс. коммутируемый ток | Логический выход 0.2 А в 30 В пост. ток Релейные выходы 1.8 А в 230 В пер. ток индуктивн. загрузка, cos phi = 0,5, L/R = 20 мс Релейные выходы 1.8 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0,5, L/R = 20 мс |
|
| количество дискретных входов | 5 |
|
| тип дискретного входа | PTC, 750 Ом в 25 °C (Останов, Пуск, LI3, LI4) логический, <= 8 мА 4300 Ом |
|
| напряжение дискретного входа | 24 V (<= 30 V) |
|
| тип дискретных входов | Positive logic (Stop, Run, LI3, LI4) state 0 < 5 V and <= 2 mA, state 1 > 11 V and >= 5 mA |
|
| подаваемый пусковой ток | Регулируем. 0.4...1.3 Icl |
|
| тип аналогового выхода | (AO) токовый выход 0-20 мA или 4-20 мA <= 500 Ом |
|
| протокол порта обмена данными | Modbus |
|
| тип разъема | 1 RJ45 |
|
| канал обмена данными | Последовательный |
|
| физический интерфейс | RS485 многоточечная |
|
| скорость передачи | 4800, 9600 или 19200 бит/с |
|
| смонтированное устройство | 31 |
|
| типы реализуемых защит | Обрыв фазы (линия) Тепловая защита (двигатель) Тепловая защита (пускатель) |
|
| маркировка | CE |
|
| тип охлаждения | Принуд. конвекция |
|
| рабочее положение | Вертикальный +/- 10 градусов |
|
| высота | 670 мм |
|
| ширина | 400 мм |
|
| глубина | 300 мм |
|
| масса продукта | 51.4 кг |
| электромагнитная совместимость | Наведенные и излучаемые помехи в соответствии с IEC 60947-4-2 уровень А Затухающие колебания в соответствии с IEC 61000-4-12 уровень 3 Электростатический разряд в соответствии с IEC 61000-4-2 уровень 3 Стойкость к переходным процессам в соответствии с IEC 61000-4-4 уровень 4 Стойкость к излучаемым электромагнитным помехам в соответствии с IEC 61000-4-3 уровень 3 Импульс напряжения/тока в соответствии с IEC 61000-4-5 уровень 3 |
|
|---|---|---|
| стандарты | EN/IEC 60947-4-2 |
|
| сертификация продукта | NOM 117 C-Tick GOST UL SEPRO CSA CCC DNV TCF |
|
| виброустойчивость | 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (f = 2...13 Гц) в соответствии с EN/IEC 60068-2-6 |
|
| ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
|
| уровень шума | 55 дБ |
|
| степень загрязнения | Уровень 3 в соответствии с IEC 60664-1 |
|
| относительная влажность | 0...95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
|
| рабочая температура окружающей среды | 40...60 °C with current derating of 2 % per °C -10...40 °C без ухудшения номинальных значений |
|
| температура окружающей среды при хранении | -25...70 °C |
|
| рабочая высота | <= 1000 м без ухудшения номинальных значений > 1000...2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м |
