Артикул:

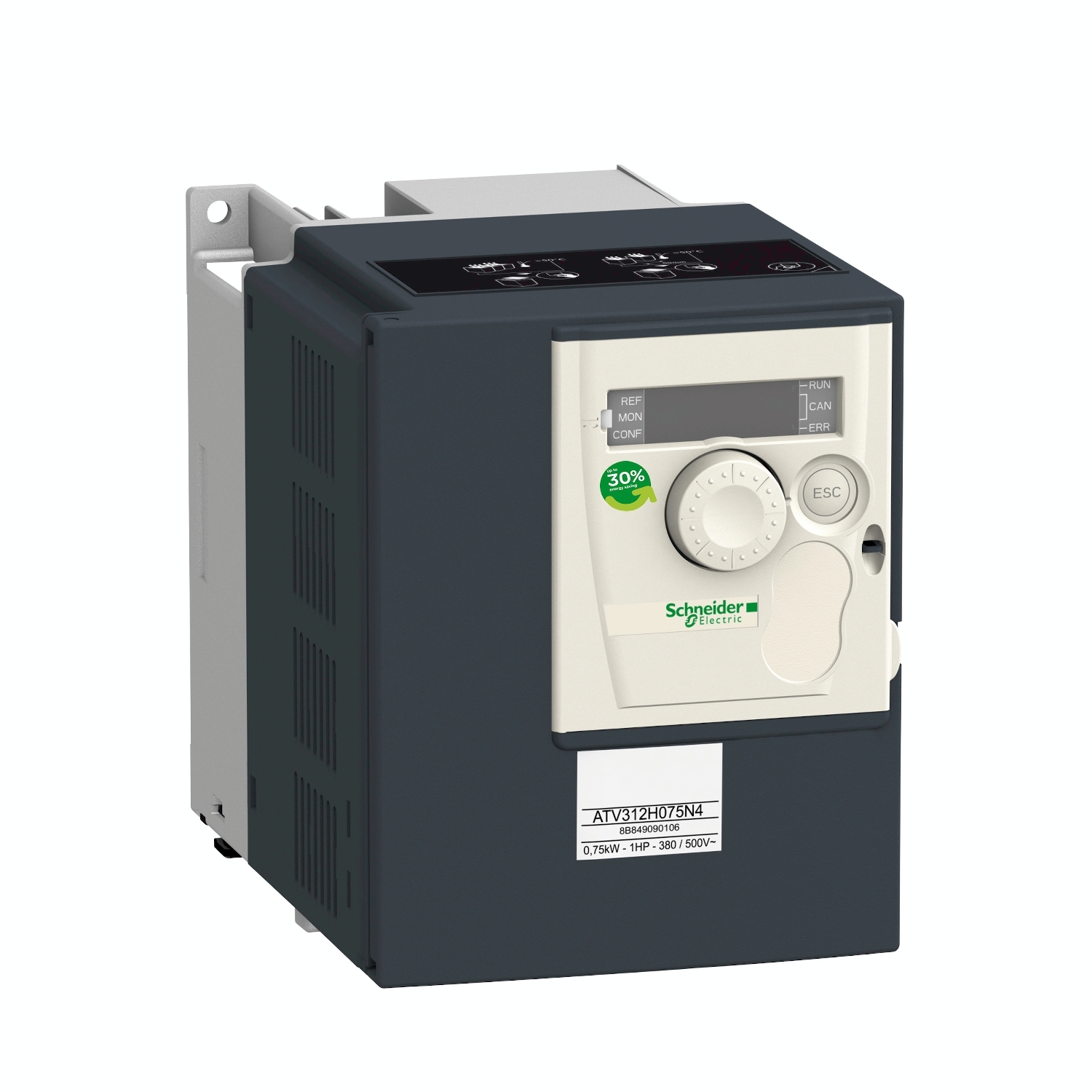

ATV312H075N4B
Внутрений код:
SE-ATV312H075N4B
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
98,6 кб
Характеристики
Кол-во фаз
—
3
Мощность
—
0.75
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Altivar 312 |
|
|---|---|---|
| тип устройства или его аксессуаров | Привод с регулируемой частотой вращения |
|
| назначение изделия | Асинхронные электродвигатели |
|
| специальная область применения продукта | Простая машина |
|
| стиль сборки | С радиатором |
|
| наименование компонента | ATV312 |
|
| мощность двигателя, кВт | 0.75 кВт |
|
| мощность двигателя, л.с. | 1 лс |
|
| [Us] номинальное напряжение сети | 380...500 В (- 15...10 %) |
|
| частота сети питания | 50...60 Hz (- 5...5 %) |
|
| число фаз сети | 3 фазы |
|
| линейный ток | 3.6 А для 380 В, 5 кА 2.7 А для 500 В |
|
| фильтр помех | Встроенный |
|
| полная мощность | 2.4 кВ·А |
|
| макс. переходной ток | 3.5 А для 60 с |
|
| рассеиваемая мощность, Вт | 41 Вт при номинальной нагрузке |
|
| диапазон скоростей | 1...50 |
|
| профиль управления асинхронным электродвигателем | Заводская настройка: постоянный момент Бессенсорное векторное управление двигателем с помощью сигнала ШИМ |
|
| электрическое соединение | L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- зажим 5 мм² AWG 10 |
|
| питание | Внутреннее питание для логических входов при 19...30 В, <= 100 мА для защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (2,2 - 10 кОм) при 10...10.8 В, <= 10 мА для защита от перегрузки и короткого замыкания |
|
| протокол порта обмена данными | CANopen Modbus |
|
| степень защиты IP | IP20 на верхней части без закрывающей пластины IP21 на соединительных зажимах IP31 на верхней части IP41 на верхней части |
|
| опциональная карта | Шлейф CANopen коммуникационная карта DeviceNet коммуникационная карта Fipio коммуникационная карта Modbus TCP коммуникационная карта Profibus DP коммуникационная карта |
| пределы напряжения питания | 323...550 В |
|
|---|---|---|
| частота сети | 47,5...63 Гц |
|
| предполагаемый линейный Isc | 5 кА |
|
| непрерывный выходной ток | 2.3 А в 4 kHz |
|
| выходная частота | 0...500 кГц |
|
| номинальн. частота коммутации | 4 kHz |
|
| частота коммутации | 2...16 kHz регулируем. |
|
| переходная перегрузка по вращающему моменту | 170...200 % номинального крутящего момента двигателя |
|
| тормозной момент | 100 % с тормозным резистором постоянно 150 % без тормозного резистора 150 % с тормозным резистором для 60 с |
|
| контур регулирования | ПИ регулятор частоты |
|
| компенсация проскальзывания вала двигателя | Регулируем. Автоматически при любой нагрузке Подавляемый |
|
| выходное напряжение | <= напряжение питания |
|
| момент затяжки | 1.2 Н-м L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- |
|
| изоляция | Между цепями питания и управления |
|
| программы ускорения и замедления | Линейн., задается отдельно, от 0,1 до 999,9 с S, U или по выбранный заказчиком |
|
| торможение до остановки | Подачей пост. тока |
|
| типы реализуемых защит | Исчезновение фазы на входе привод Цепи защиты от повышенного и пониженного напряжения линии питания привод Функция защиты от значительного уменьшения напряжения 3-фазного питания привод Исчезновения фаз двигателя привод Сверхток между выходной фазой и землей (только при включенном питании) привод Защита от перегрева привод Короткое замыкание между фазами двигателя привод Тепловая защита двигатель |
|
| сопротивление изоляции | >= 500 мОм в 500 В пост. тока в течение 1 минуты |
|
| локальная индикация | 1 светодиод красный для напряжение привода Четыре 7-сегментных дисплея для состояние шины CANopen |
|
| постоянная времени | 5 мс для изменения опорного значения |
|
| разрешение по частоте | Аналоговый вход 0,1...100 Гц Дисплейный блок 0,1 Гц |
|
| тип разъема | 1 RJ45 Modbus/CANopen |
|
| физический интерфейс | RS485 многоточечная последовательная линия |
|
| кадр передачи | RTU |
|
| скорость передачи | 10, 20, 50, 125, 250, 500 Кбит/с или 1 Мбит/с CANopen 4800, 9600 или 19200 бит/с Modbus |
|
| кол-во адресов | 1...247 Modbus 1...127 CANopen |
|
| кол-во приводов | 127 CANopen 31 Modbus |
|
| маркировка | CE |
|
| рабочее положение | Вертикальный +/- 10 градусов |
|
| высота | 143 мм |
|
| ширина | 107 мм |
|
| глубина | 152 мм |
|
| масса продукта | 1,8 кг |
| электрическая прочность изоляции | 2410 В постоянный ток между зажимами заземления и питания 3400 В переменный ток между зажимами управления и питания |
|
|---|---|---|
| электромагнитная совместимость | Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3 |
|
| стандарты | IEC 61800-3 IEC 61800-5-1 |
|
| сертификация продукта | CSA C-Tick DNV GOST NOM UL |
|
| степень загрязнения | 2 |
|
| защитное исполнение | TC |
|
| виброустойчивость | 1,5 мм (f = 3...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...150 Гц) в соответствии с EN/IEC 60068-2-6 |
|
| ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
|
| относительная влажность | 5...95 % без образования конденсата в соответствии с IEC 60068-2-3 5...95 % без падения капель воды в соответствии с IEC 60068-2-3 |
|
| температура окружающей среды при хранении | -25...70 °C |
|
| рабочая температура окружающей среды | -10...50 °C без ухудшения номинальных значений с защитной крышкой сверху привода -10...60 °C с понижающим коэффициентом без защитной крышки сверху привода |
|
| рабочая высота | <= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта | Доступно |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
