Артикул:

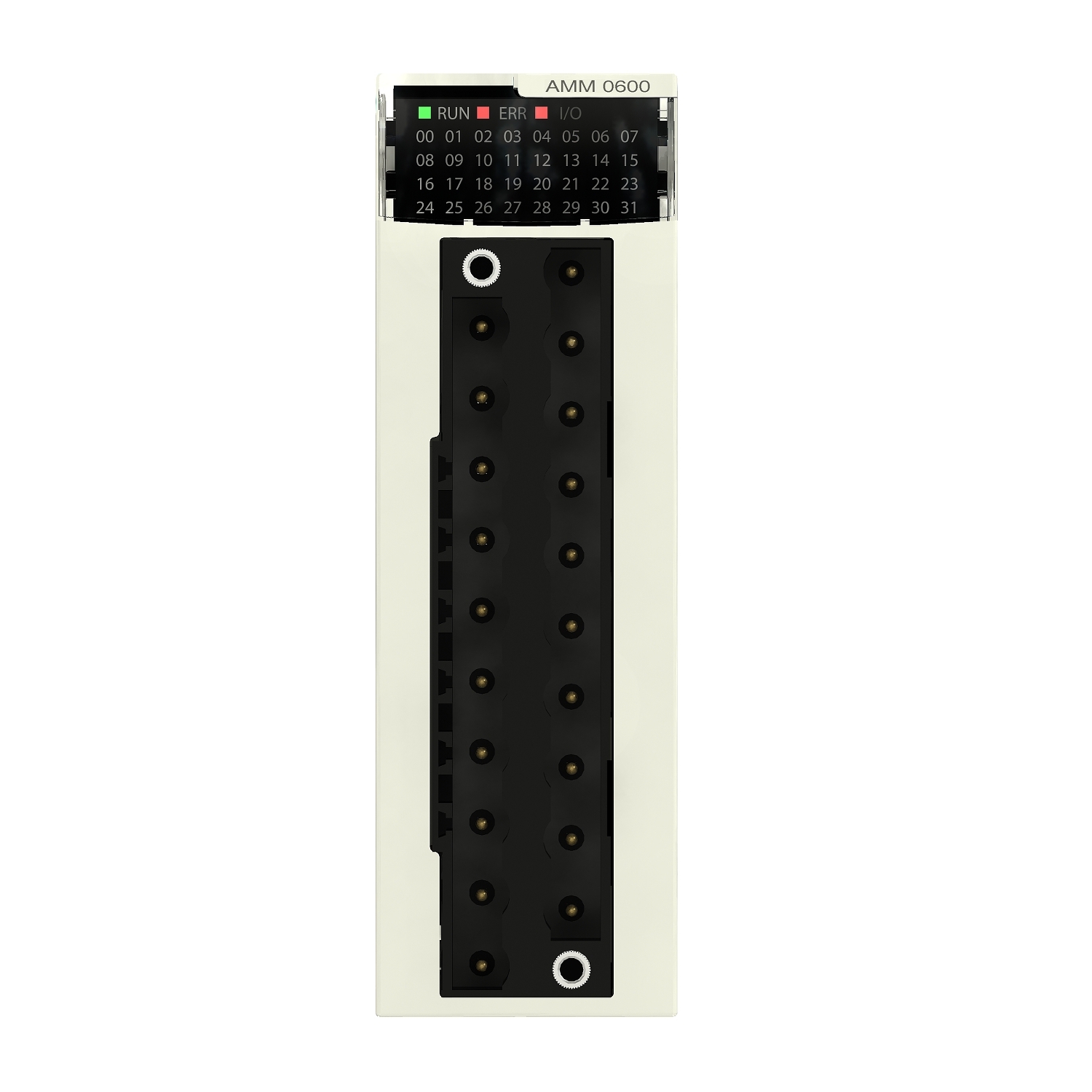

BMXAMM0600H
Внутрений код:
SE-BMXAMM0600H
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
80,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Modicon X80 |
|
|---|---|---|
| тип устройства или его аксессуаров | Модуль аналогового вв/выв. |
|
| специальная область применения продукта | Для работы в сложных условиях |
|
| электрическое соединение | 1 разъем 20 каналов |
|
| изоляция между каналами | Без развязки |
|
| входной уровень | Высокий уровень |
|
| номер аналогового входа | 4 |
|
| Тип подключения | Ток 0...20 mA Ток 4...20 mA Напряжение +/- 10 V Напряжение 0...10 V Напряжение 0...5 V Напряжение 1...5 V |
| разрешение аналогового входа | 12 бит 0...20 mA 12 бит 0...5 V 12 бит 1...5 V 12 бит 4...20 mA 13 бит 0...10 V 14 бит +/- 10 V |
|
|---|---|---|
| допустимая перегрузка на входах | +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V |
|
| резистор встроенного преобразователя | 250 Ohm |
|
| точность встроенного токозадающего резистора | 0,1 % - 15 млн-1/°C |
|
| Вид фильтра | Программный фильтр первого порядка |
|
| длительность цикла быстрого считывания | 1 мс + 1 мс x кол-во используемых каналов |
|
| номинальн. длительность цикла считывания | 5 мс для 4 каналов |
|
| погрешность измерения | 0,25 % полной шкалы 0...20 mA 25 °C 0,25 % полной шкалы 4...20 mA 25 °C <= 0,4 % полной шкалы +/- 10 V - 25...70 °C <= 0,4 % полной шкалы 0...10 V - 25...70 °C <= 0,4 % полной шкалы 0...5 V - 25...70 °C <= 0,4 % полной шкалы 1...5 V - 25...70 °C <= 0,6 % полной шкалы 0...20 mA - 25...70 °C <= 0,6 % полной шкалы 4...20 mA - 25...70 °C <= 0,8 % полной шкалы +/- 10 V - 25...70 °C <= 0,8 % полной шкалы 0...20 mA - 25...70 °C <= 0,8 % полной шкалы 4...20 mA - 25...70 °C 0,25 % полной шкалы 0...10 V 25 °C 0,25 % полной шкалы 0...5 V 25 °C 0,25 % полной шкалы 1...5 V 25 °C 0,35 % полной шкалы 0...20 mA 25 °C 0,35 % полной шкалы 4...20 mA 25 °C 0,25 % полной шкалы +/- 10 V +/- 10 V 25 °C |
|
| отклонение ном. характеристик в зависимости от температуры | 100 млн-1/°C +/- 10 V 100 млн-1/°C 0...20 mA 100 млн-1/°C 4...20 mA 30 млн-1/°C +/- 10 V 30 млн-1/°C 0...10 V 30 млн-1/°C 0...5 V 30 млн-1/°C 1...5 V 50 млн-1/°C 0...20 mA 50 млн-1/°C 4...20 mA |
|
| перекалибровка | Заводской калибровки на выходах Встроенн. на входах |
|
| напряжение развязки | 1400 В постоянный ток между каналами и землей 1400 В постоянный ток между каналами и шиной 750 В постоянный ток Между группой каналов входов/выходов |
|
| выходной уровень | Высокий уровень |
|
| номер аналогового выхода | 2 |
|
| тип аналогового выхода | Ток 0...20 mA Ток 4...20 mA Напряжение +/- 10 V |
|
| разрешение аналогового выхода | 11 бит 0...20 mA 11 бит 4...20 mA 12 бит +/- 10 V |
|
| время преобразования | <= 2 ms |
|
| максимальное преобразуемое значение | +/- 11,25 В 0...10 V +/- 11,25 В 0...5 V +/- 11,25 В 1...5 V 0...24 mA 0...20 mA 0...24 mA 4...20 mA 0...30 mA 0...20 mA 0...30 mA 4...20 mA +/- 11,25 В +/- 10 V +/- 10 V |
|
| режим пропадания обмена данными | Задаваем. Предварительно определенный |
|
| светодиодный индикатор состояния | 1 светодиод зеленый RUN 1 светодиод на каждый канал зеленый диагностика канала 1 светодиод красный ERR 1 светодиод красный вв/выв. |
|
| масса продукта | 0.155 кг |
|
| потребляемый ток | 150 мА в 3,3 В пост. ток 130 мА в 24 V пост. ток |
| виброустойчивость | 3 gn |
|
|---|---|---|
| ударопрочность | 30 gn |
|
| температура окружающей среды при хранении | -40...85 °C |
|
| рабочая температура окружающей среды | -25...70 °C |
|
| относительная влажность | 5...95 % 55 °C без образования конденсата |
|
| степень защиты IP | IP20 |
|
| директивы | 2012/19/EU - WEEE директива 2014/30/EU - electromagnetic compatibility 2014/35/EU - low voltage directive |
|
| сертификация продукта | ATEX CE CSA UL RCM IEC-Ex Merchant Navy EAC |
|
| стандарты | EN 61000-6-2 EN 61000-6-4 EN 61131-2 EN 61010-2-201 |
|
| защитное исполнение | Конформное покрытие Humiseal 1A33 TC |
|
| характеристики окружающей среды | Устойчивость к коррозии Dust resistant |
|
| рабочая высота | 0...2000 м 2000...5000 m (с понижающим коэффициентом) |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
