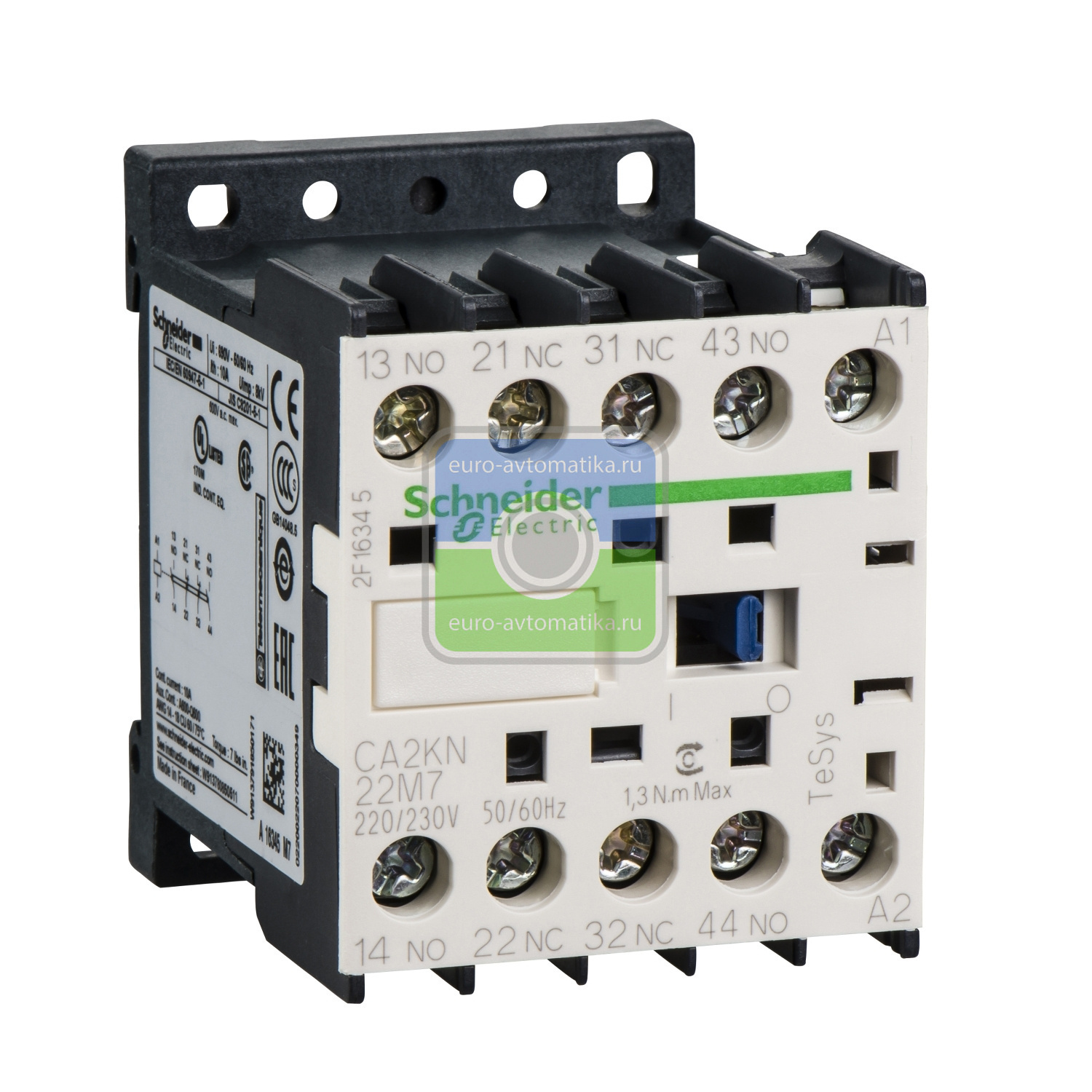

Артикул:
CA2KN22M72
Внутрений код:
SE-CA2KN22M72
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Тип управляющего напряжения
—
220V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys CAK |
|
| тип устройства или его аксессуаров | Реле управления |
|
| краткое название устройства | CA2K |
|
| применение контактора | Цепь управления |
|
| категория применения | AC-15 DC-13 |
|
| конфигурация главных контактов | 2 Н.О. + 2 Н.З. |
|
| [Ue] номинальное рабочее напряжение | <= 690 V <= 400 Hz |
|
| тип цепи управления | Пер. ток 50/60 Гц |
|
| напряжение цепи управления | 220...230 V пер. ток 50/60 Hz |
| технология использования катушек | Встроенный симметричный защитный стабилитрон |
|
|---|---|---|
| [Ith] условный тепловой ток на открытом воздухе | 10 А в <= 50 °C |
|
| Номинальная включающая способность Irms | 110 А в соответствии с IEC 60947 |
|
| соответствующий номинал предохранителя | 10 А gG в соответствии с IEC 60947 10 А gG в соответствии с VDE 0660 |
|
| [Ui] номинальное напряжение изоляции | 600 В в соответствии с CSA C22.2 № 14 690 В в соответствии с BS 5424 690 В в соответствии с IEC 60947 750 В в соответствии с VDE 0110 группа C |
|
| монтажная опора | Монтаж на панель Рейка |
|
| присоединения | Винтовой зажим 1 кабель (-и) 1.5...4 мм² - жесткость кабеля: жесткий кабель Винтовой зажим 2 кабель (-и) 1.5...4 мм² - жесткость кабеля: жесткий кабель Винтовой зажим 2 кабель (-и) 0.75...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Винтовой зажим 1 кабель (-и) 0.75...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник Винтовой зажим 1 кабель (-и) 0.34...1.5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Винтовой зажим 2 кабель (-и) 0.34...1.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник |
|
| момент затяжки | 1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2 6 мм 1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
|
| пределы напряжения цепи управления | 0,8...1,15 Uc при 50 °C находится в состоянии работы 0,2...0,75 Uc при 50 °C отпускание |
|
| время срабатывания | 10...20 мс отключение катушки и размыкание Н.О. контакта 5...15 мс отключение катушки и размыкание Н.О. контакта 10...20 мс включение катушки замыкание Н.О. контакта 15...25 мс отключение катушки и замыкание Н.З. контакта |
|
| механическая износостойкость | 10 млн. циклов |
|
| рабочая частота | 10000 цикл/ч |
|
| стойкость к кратковременным исчезновениям напряжения питания | 2 мс |
|
| потребляемая мощность при срабатывании | 30 В·А в 20 °C |
|
| потребляемая мощность при удержании, В·А | 4.5 В·А в 20 °C |
|
| теплоотдача | 1.3 Вт |
|
| минимальное коммутируемое напряжение | 17 В |
|
| минимальный коммутируемый ток | 5 мА |
|
| инструкции по завершению срока службы продукта | 0.5 мм |
|
| сопротивление изоляции | > 10 МОм |
|
| высота | 58 мм |
|
| ширина | 45 мм |
|
| глубина | 57 мм |
|
| масса продукта | 0,18 кг |
| стандарты | BS 5424 IEC 60947 VDE 0660 NF C 63-140 |
|
|---|---|---|
| сертификация продукта | CSA UL |
|
| степень защиты IP | IP2x |
|
| защитное исполнение | TC в соответствии с IEC 60068 |
|
| рабочая температура окружающей среды | -25...50 °C |
|
| температура окружающей среды при хранении | -50...80 °C |
|
| рабочая высота | 2000 м без ухудшение характеристик по температуре |
|
| огнестойкость | V1 в соответствии с UL 94 Требование 2 в соответствии с NF F 16-101 Требование 2 в соответствии с NF F 16-102 |
|
| механическая стойкость | Вибрации контактор замкнут 4 g (ном.), 5...300 Гц IEC 60068-2-6 Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц IEC 60068-2-6 Удары контактор разомкнут 10 gn в течение 11 мс IEC 60068-2-27 Удары контактор замкнут 15 g (ном.) в течение 11 мс IEC 60068-2-27 |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
