Артикул:
CR1F265MZ7
Внутрений код:
SE-CR1F265MZ7
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Номинальный ток АС-3, 400В; А
—
265
Тип управляющего напряжения
—
220V DC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|

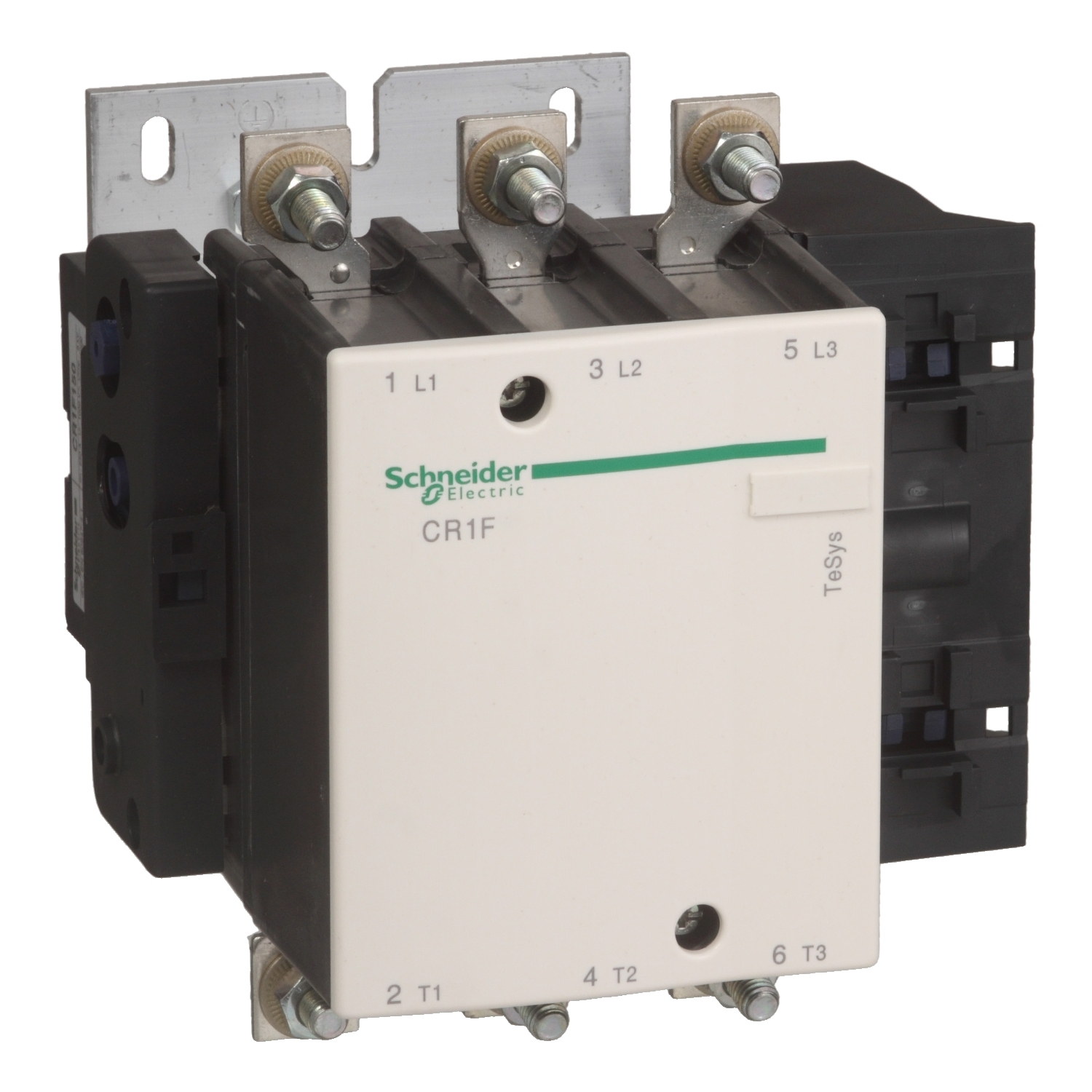

| наименование изделия | TeSys F |
|
| тип устройства или его аксессуаров | Магнитный контактор с фиксатором |
|
| краткое название устройства | CR1F |
|
| область применения | Управление |
|
| применение контактора | Управление электродвигателем Активная нагрузка |
|
| категория применения | AC-1 AC-3 AC-4 |
|
| описание полюсов | 3P |
|
| конфигурация контактов полюса | 3 Н.О. |
|
| [Ue] номинальное рабочее напряжение | 1000 V переменный ток 25...200 Гц |
|
| [Icw] номинальный кратковременно допустимый ток | 350 А (<= 40 °C) в <= 440 V переменный ток AC-1 265 А (<= 40 °C) в <= 440 V переменный ток AC-3 245 A (<= 40 °C) в <= 440 V переменный ток AC-4 |
|
| мощность двигателя, кВт | 160 кВт в 690 V переменный ток 50/60 Гц 160 кВт в 500...660 V переменный ток 50/60 Гц 132 кВт в 380...400 V переменный ток 50/60 Гц 140 кВт в 415 V переменный ток 50/60 Гц 140 кВт в 440 V переменный ток 50/60 Гц 147 кВт в 1000 V переменный ток 50/60 Гц 75 кВт в 220...230 V переменный ток 50/60 Гц |
|
| мощность двигателя, л.с. | 175 hp в 575...600 V переменный ток 50/60 Гц для 3 фазы электродвигатели 150 лс в 460...480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 75 лс в 220...240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 60 лс в 200...208 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
|
| напряжение цепи управления | 220 V постоянный ток низкое потребление |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|
| [Ith] условный тепловой ток на открытом воздухе | 350 А в 40 °C |
|
| Номинальная включающая способность Irms | 2940 А |
|
| номинальная отключающая способность | 2450 А в 220...440 V 2200 А в 500 V 800 А в 1000 V 1700 А в 660/690 V |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 2200 A <= 40 °C 10 с 1230 A <= 40 °C 30 с 950 А <= 40 °C 1 мин 620 A <= 40 °C 3 мин 480 А <= 40 °C 10 мин 2200 A <= 40 °C 1 с 2200 A <= 40 °C 5 с |
|
| соответствующий номинал предохранителя | 315 А aM в <= 440 V 400 А gG в <= 440 V 400 А BS88 в <= 440 V |
|
| среднее полное сопротивление | 0.32 мОм в 50 Гц - Ith 350 А |
|
| [Ui] номинальное напряжение изоляции | 1500 В в соответствии с VDE 0110 группа C 1000 В в соответствии с IEC 60158-1 1000 В в соответствии с IEC 60947-4 1000 В в соответствии с BS 775 |
|
| мощность, рассеиваемая одним полюсом | 22 Вт AC-3 39 Вт AC-1 |
|
| присоединения | Клеммы с кольцевыми наконечниками 1 кабель (-и) 240 мм² Разъем 1 кабель (-и) 240 мм² Шины 2 x (32 x 4 mm) |
|
| момент затяжки | 35 Н-м |
|
| время срабатывания | 50...100 мс расцепление 45...50 мс блокировочный |
|
| механическая износостойкость | 1 млн. циклов |
|
| рабочая частота | 120 цикл/ч в <= 40 °C |
| пределы напряжения цепи управления | 0,85...1,1 Uc блокировочный 0,85...1,1 Uc расцепление |
|
|---|---|---|
| средн. потребление катушки в Вт | 500 Вт постоянный ток блокировочный 40 W постоянный ток расцепление |
| защитное исполнение | TH |
|
|---|---|---|
| рабочая температура окружающей среды | -15...70 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| рабочая высота | 3000 м без ухудшение характеристик по температуре |
|
| высота | 203 мм |
|
| ширина | 201.5 мм |
|
| глубина | 213 мм |
|
| масса продукта | 7.4 кг |
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
|---|---|---|
| Регламент REACh |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
