Артикул:
CR1F500FZ7
Внутрений код:
SE-CR1F500FZ7
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Номинальный ток АС-3, 400В; А
—
500
Тип управляющего напряжения
—
110V DC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|

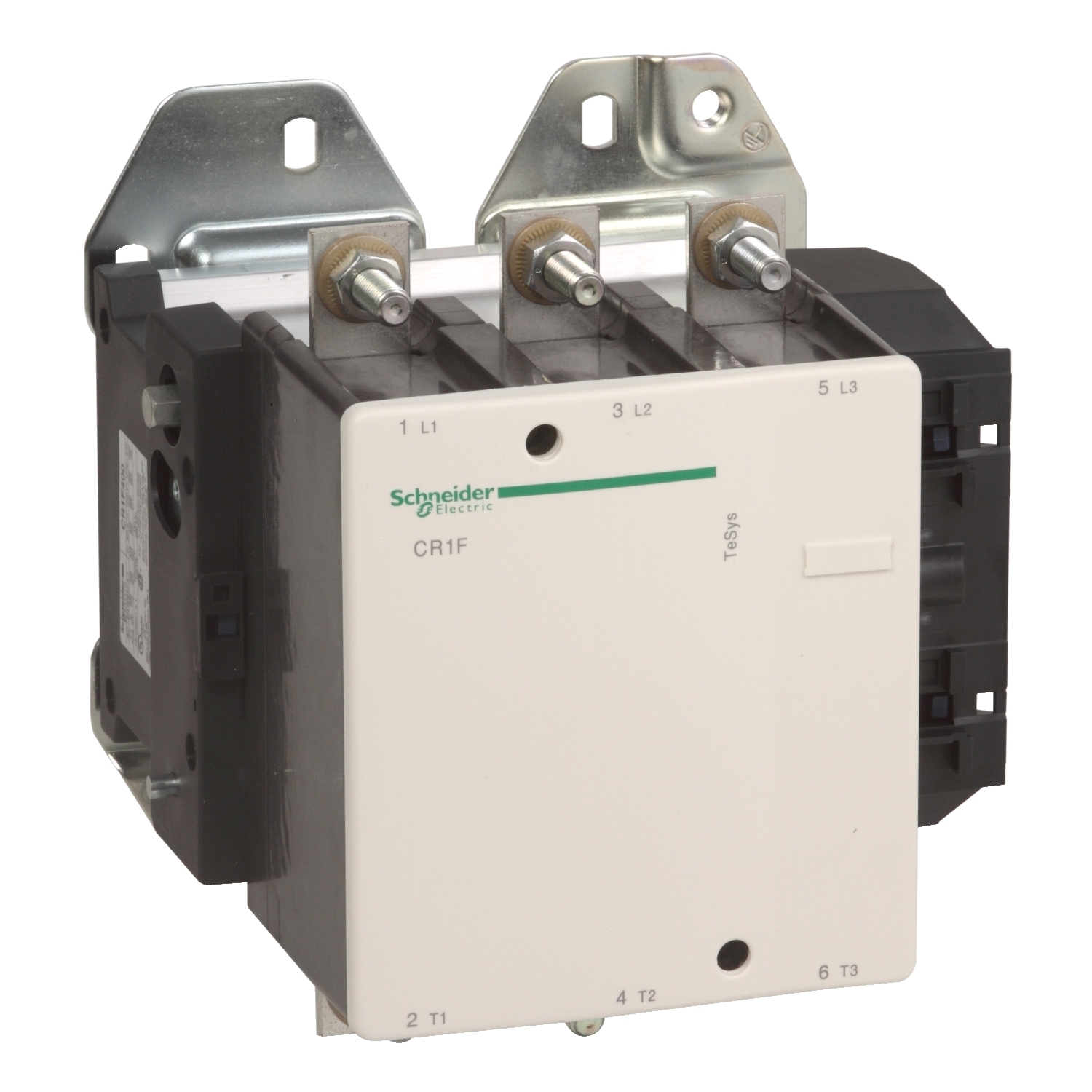

| наименование изделия | TeSys F |
|
| тип устройства или его аксессуаров | Магнитный контактор с фиксатором |
|
| краткое название устройства | CR1F |
|
| область применения | Управление |
|
| применение контактора | Управление электродвигателем Активная нагрузка |
|
| категория применения | AC-1 AC-3 AC-4 |
|
| описание полюсов | 3P |
|
| конфигурация контактов полюса | 3 Н.О. |
|
| [Ue] номинальное рабочее напряжение | 1000 V переменный ток 25...200 Гц |
|
| [Icw] номинальный кратковременно допустимый ток | 700 А (<= 40 °C) в <= 440 V переменный ток AC-1 500 А (<= 40 °C) в <= 440 V переменный ток AC-3 460 A (<= 40 °C) в <= 440 V переменный ток AC-4 |
|
| мощность двигателя, кВт | 335 кВт в 690 V переменный ток 50/60 Гц 335 кВт в 500...660 V переменный ток 50/60 Гц 147 кВт в 220...230 V переменный ток 50/60 Гц 250 кВт в 380...400 V переменный ток 50/60 Гц 280 кВт в 415 V переменный ток 50/60 Гц 295 кВт в 440 V переменный ток 50/60 Гц 335 кВт в 1000 V переменный ток 50/60 Гц |
|
| мощность двигателя, л.с. | 500 лс в 575...600 V переменный ток 50/60 Гц для 3 фазы электродвигатели 400 лс в 460...480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 200 лс в 220...240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 150 лс в 200...208 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
|
| напряжение цепи управления | 110 V постоянный ток низкое потребление |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|
| [Ith] условный тепловой ток на открытом воздухе | 700 А в 40 °C |
|
| Номинальная включающая способность Irms | 5000 А |
|
| номинальная отключающая способность | 5000 А в 220...440 V 4500 А в 500 V 2500 А в 1000 V 3560 А в 660/690 V |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 4200 A <= 40 °C 10 с 3200 A <= 40 °C 30 с 2400 A <= 40 °C 1 мин 1500 А <= 40 °C 3 мин 1200 А <= 40 °C 10 мин 4200 A <= 40 °C 1 с 4200 A <= 40 °C 5 с |
|
| соответствующий номинал предохранителя | 500 А aM в <= 440 V 800 А gG в <= 440 V 800 А BS88 в <= 440 V |
|
| среднее полное сопротивление | 0.18 мОм в 50 Гц - Ith 700 А |
|
| [Ui] номинальное напряжение изоляции | 1500 В в соответствии с VDE 0110 группа C 1000 В в соответствии с IEC 60158-1 1000 В в соответствии с IEC 60947-4 1000 В в соответствии с BS 775 |
|
| мощность, рассеиваемая одним полюсом | 45 Вт AC-3 88 Вт AC-1 |
|
| присоединения | Клеммы с кольцевыми наконечниками 2 кабель (-и) 240 мм² Шины 2 x (40 x 5 mm) |
|
| момент затяжки | 35 Н-м |
|
| время срабатывания | 50...100 мс расцепление 40...80 мс блокировочный |
|
| механическая износостойкость | 1 млн. циклов |
|
| рабочая частота | 120 цикл/ч в <= 40 °C |
| пределы напряжения цепи управления | 0,85...1,1 Uc блокировочный 0,85...1,1 Uc расцепление |
|
|---|---|---|
| средн. потребление катушки в Вт | 550 W постоянный ток блокировочный 60 W постоянный ток расцепление |
| защитное исполнение | TH |
|
|---|---|---|
| рабочая температура окружающей среды | -15...70 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| рабочая высота | 3000 м без ухудшение характеристик по температуре |
|
| высота | 238 мм |
|
| ширина | 233 мм |
|
| глубина | 232 мм |
|
| масса продукта | 11.3 кг |
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
|---|---|---|
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
